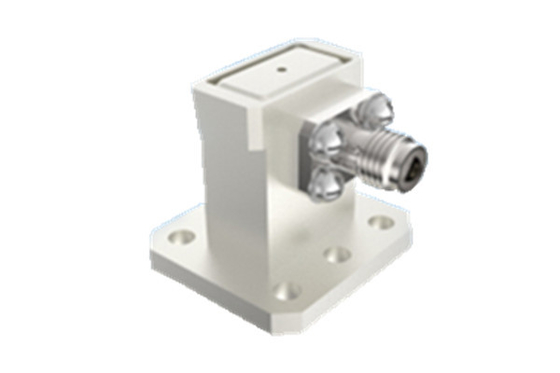

高性能波導体から2.92型サイドフィードコアキシャルアダプターBJ180
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RF同軸波導アダプター | 連続波の電源: | 2W |
|---|---|---|---|
| 頻度: | 電子機器の電源は,電源の電源が,電源が,電源が,電源が,電源が,電源が, | 断熱抵抗: | ≥5000MΩ |
| 適用する: | コミュニケーション | 材料: | 青銅 |
| 格付け貯蔵温度 温度範囲: | -55°C~+100°C | 動作温度範囲: | -65°C~+125°C |
| ハイライト: | BJ180 サイド・フィード コアキシアルアダプタ,高性能サイドフードコアシアルアダプター,2.92 タイプ サイド・フィード コアキシアルアダプター |
||
高性能波導体から2.90型サイドフィードコアキシャルアダプターBJ180
当社製の宇宙船用の同軸波導変換機は,直送と横送の2つの構造形式に分かれています.
宇宙船用の同軸波導体変換機は,5.3GHzから110GHzの周波数範囲で,直接供給と横断供給に分けられる.
波導体の端にある長方形の波導体ポートはBJ70,BJ84,BJ100,BJ120,BJ140,BJ180,BJ220,BJ260,BJ320,BJ400,BJ500,BJ620,BJ740,BJ900SMAシリーズとの同軸端インターフェースインターフェース各波導体ポート製品は波導体の全帯域幅をカバーする.
各タイプの波導口製品は波導体の全帯域幅をカバーし,製品には信頼性の高い構造,小さな外側の寸法,優れた電気性能と一貫性があります.軽量 (≤20g)様々な種類の宇宙船で広く使用されています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 主なパラメータ | |||
| 連続波の電源 | 2W | ||
| 周波数範囲 | (187.5/a) GHz~(285.7/a) GHz,a は波導体ポートの長サイド寸法 | ||
| 動作温度範囲 | -65°C~+125°C | ||
| 断熱抵抗 | ≥5000MΩ | ||
| ほか | |||
| 塗装の厚さ | 中央接触の金層の厚さ ≥1.27μm | ||
| 塗装孔隙性 | 希釈された窒素酸 | 透明な容器で特重量は1.316 (25°C±3°Cの温度) 30秒 | |
| 濃縮した窒素酸 | 25°C±3°C,20分の容器で分析純度68%の濃度 | ||
| 格付け貯蔵温度 温度範囲 | -55°C~+100°C | ||

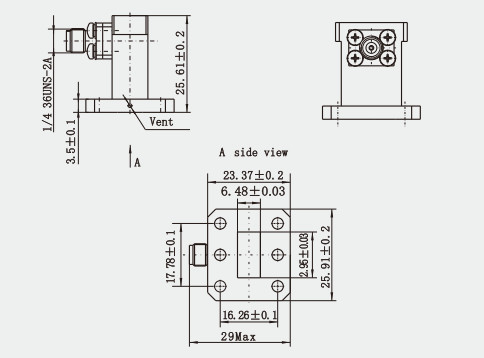

輪郭図:(mm)
特徴:
1高効率のエネルギー変換:波導同軸変換機の設計は,異なる伝送媒体の電磁波伝播特性の違いに基づいています.合理的な構造設計とパラメータ選択によって波導線と同軸線間の高効率のエネルギー変換を実現.
2. 幅広く波帯幅: 波導同軸変換器は幅広く波帯幅があり,直流からミリ波波帯,さらに高い周波数範囲をカバーすることができます.
3低挿入損失: 波導同軸変換機は変換過程で挿入損失が低く,変換過程で信号のエネルギー損失が少ないことを意味します.信号の完全性と強さを維持するのに役立ちます.
4低VSWR:VSWRは,伝送線のマッチング度を示す指標である.波導同軸変換機は低VSWRを有する.良質なマッチング性能を示し,信号反射と歪みを減らす.
5波導同軸変換機は,直角90°波導同軸変換機や,終端180°波導同軸変換機など,様々な構造を持っています.異なるアプリケーション要件に応じて選択できる.
適用:
1マイクロ波装置とシステム: マイクロ波装置では,波導同軸変換器が,波導同軸線や波導管などの異なる伝送線を接続するために使用されます.効率的な信号伝達のためにこれはアンテナ,送信機,受信機,キャリア端末機器などの様々なマイクロ波システムで広く使用されています.
2レーダーシステム:レーダーシステムでは,波導同軸変換器は,安定した信号伝達を確保するためにレーダーの様々な部分を接続するために使用される不可欠な受動変換装置です.
3衛星通信: 波導同軸変換機は,衛星通信分野にも適用されます.特に,地上ステーションの同軸線を衛星の波導システムと相互接続する必要がある場合.
製品 カタログ:
1.85シリーズ
2.4シリーズ
2.92シリーズ
SMAシリーズ
SMPシリーズ
SMPMシリーズ
ガラスの隔熱製品
同軸波導アダプタ
注記:
10,000種類以上ありますSMAコネクタ, あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
