商品の詳細:
お支払配送条件:
|
| 性別: | ジャックへのジャック | 材料: | 青銅 |
|---|---|---|---|
| 敷き布団: | 黄金塗装 | 阻力: | 50Ω |
| 周波数範囲: | DC~50GHz | 他の名前: | ミニSMP/SMPM/SSMP |
| 身体スタイル: | ストレート | モデル: | SSMP-KK85 |
| ハイライト: | 金色付直線RFコネクタ,ブラス直線RFコネクタ,SSMP 女性直線RFコネクタ |
||
ブラスSSMP 女性から女性への金付RFコネクタ/アダプタの導入:
SSMPは,小型のサイズ (SMPと比較して),軽量な構造,広範な動作帯域幅などの特徴を誇るコンパクトなプッシュオンRF同軸接続器である.模型の密集型パッケージのシナリオ内のボード・トゥ・ボード・カップリング・アプリケーションで使用するように設計されていますプラグは2つのインターフェースオプションを提供しています. 一つは完全に開け,もう"つは未開封の穴です.
| 電気特性 | |||||
| 阻力 | 50Ω | ||||
| 周波数範囲 | DC~50GHz | ||||
| 定位電圧 | 170VRMS* | ||||
| ダイレクトリック 電圧抵抗 | 500VRMS* | ||||
| 断熱抵抗 | ≥2000MΩ | ||||
| 中心抵抗 | 外導体 | 通常≤3.5mΩ,密封≤5mΩ | |||
| 中央導体 | 通常≤8mΩ,密封≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤125 | ≤13 | ≤14 | ≤15 | |

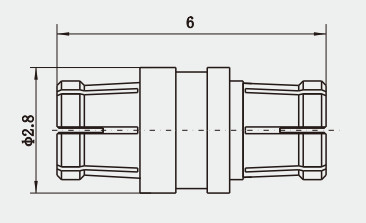

製品図銅 SSMP 女性から女性 黄金塗装 RFコネクタ/アダプタ::
特徴銅 SSMP 女性から女性 黄金塗装 RFコネクタ/アダプタ::
1. コンパクトサイズ:標準のSMP (PSMのサブミニチュアバージョン) と比較すると,SSMPアダプタはよりコンパクトな形状を提供し,空間制限環境に適しています.
2軽量:SSMPアダプタの軽量性により,機器の重量が全体的に削減され,これは航空宇宙および携帯機器において特に重要です.
3ブロードバンドウィッド:SSMPアダプタは,幅広い周波数に対応し,さまざまなRFアプリケーションに汎用性があります.
4プッシュオンメカニカル接続:SSMPコネクタは,通常,ツールを必要とせずに迅速で繰り返す接続と切断を可能にするプッシュオン (ブラインドペアリング) デザインを備えています.
適用する銅 SSMP 女性から女性 黄金塗装 RFコネクタ/アダプタ::
1ワイヤレス通信機器:携帯電話,ワイヤレスルーター,ワイヤレスゲートウェイ,小型化RF接続を必要とするその他の機器など.
2航空宇宙: 航空機,衛星通信,および大きさと重量が重要な要因である宇宙船で使用されます.
3テスト機器:高性能接続ソリューションを必要とするスペクトル分析機やネットワーク分析機などのRFテストおよび測定装置で使用されます.
4医療用器具: 医療用画像機器,EKG機器,および小型で精密な接続を必要とする他の医療機器.
5コンピュータおよびサーバーハードウェア:データセンターサーバー内のボード対ボード接続または高密度インターコネクションを必要とするコンピュータハードウェア.
SSMPアダプタは,コンパクトなサイズと高性能特性により,スペースが限られ,信頼性の高いRF接続が必要である場合に理想的な選択です.これらのアダプタの設計により,さまざまな環境と要求下で優れた電気性能を提供します.
関連製品銅 SSMP 女性から女性 黄金塗装 RFコネクタ/アダプタ::
| SSMP 女性から女性へのRFアダプター | 長さ=15.55mm | 直径=φ2.79 最大 |
| SSMP 女性から女性へのRFアダプター | 長さ=4.55mm | 直径=φ2.79 最大 |
| SSMP 女性から女性へのRFアダプター | 長さ=8.6mm | 直径=φ2.79 最大 |
| SSMP 女性から女性へのRFアダプター | 長さ=23.1mm | 直径=φ305 |
| SSMP 女性から女性へのRFアダプター | 長さ=8mm | 直径=φ2.79 最大 |
工場& 生産ライン銅 SSMP 女性から女性 黄金塗装 RFコネクタ/アダプタ::
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
