PCBはんだ付け用省スペースまたは高周波RFコネクタ気密CSMP/SMPSオスコネクタ

製品紹介:

空間節約か高周波CSMP/SMPS RF 男性PCBマウント接続

CSMP RF Connector (SMPSとも呼ばれる) は,金付コヴァル合金製の中央電導を備えており,0から4の周波数範囲で一貫して信頼性の高い信号伝送を保証します.04GHzから40GHz精度と安定性を要求する高周波アプリケーションに最適です.

隔熱抵抗 ≥2000MΩ で,CSMPRFコネクタは,信号損失を最小限に抑え,困難な条件下でも信号の整合性を維持し,重要なRFシステムにおける全体的な信頼性と性能に寄与します.

50Ωのインペデンス値で設計されたCSMP RFコネクターは,接続されたコンポーネントのインペデンスに一致します.最適な信号伝送と最大RFシステムの効率を保つために反射と信号歪みを減らす.

CSMP RF Connectorのコンパクトな形状は,Supper micro SMPとしても知られており,SSMP ((mini smp, smpm) よりも小さいため,スペース節約アプリケーションに最適です.性能を損なうことなく高密度の装置をサポートする現代のRFシステムに汎用的なソリューションを提供します.

結論として,CSMP RF Connectorは優れた材料,精密な工学,および高性能機能を組み合わせ,様々なRFアプリケーションに理想的な選択となっています.空間が限られた環境や高周波アプリケーションSSMPとCSMPのRFコネクタは信頼性の高い接続性と優れた信号完整性を提供します.

特徴:

• 夕食マイクロSMPミニ型SMPデザイン:コンパクトで軽量なコネクタソリューションを必要とするアプリケーションに理想的です.そのミニチュアサイズは,スペースが限られた環境に最適です.
• 高品質の構造:中国西安で製造され,耐久性のあるコヴァル合金外導体とゴールドプレートで,優れた伝導性と信頼性を保証します.
• 広周波数帯0.04GHzから40GHzの範囲内の高周波アプリケーションに適しています.
• 密閉式密封1.01325 X 10-3 Pa.cm3/s で,ガスや液体の漏れを防止する密封を保証し,環境要因に対する高い保護を必要とする環境に最適です.
• 優れた隔熱:ガラス (緑色) 隔熱器で,厳しい条件下で信頼性の高い性能を備える優れた隔熱性能を提供します.

技術パラメータ:

概要 サイズCSMP/SMPS RF 男性PCBマウント接続:

板から板への解決策:

CSMP 男性コネクタ (完全解離) + CSMP 女性アダプター + CSMP 男性コネクタ (スムーズな穴)

応用:

について密封されたCSMPコネクタ汎用性があり,以下に使用できます.

• 航空宇宙
• 電気通信
• 航空
• ナビゲーション
• 衛星
• レーダー
• 工業・電子機器

ミニチュアサイズで 周波数幅が広く 密封が安全で 要求の高い環境では 信頼性の高い選択です

カスタマイズ:

CSMP RFコネクタ用の製品カスタマイズサービス:

製品カスタマイゼーションサービスは,ミニタイプSMP,ミニサイズSMP,ミニサイズSMPで利用できます.

MOQ: 200 pcs

梱包と輸送:

このCSMP RFコネクタは 慎重に包装され 安全な宅配を保証します

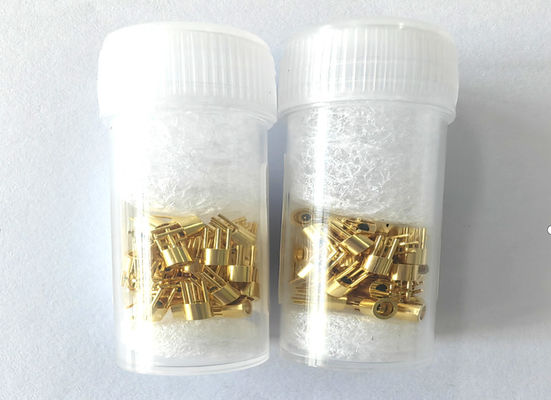

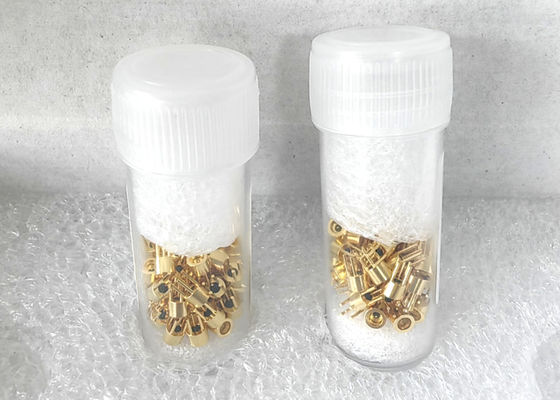

パッケージ:50個/プラスチックボトル

箱のサイズ:21.5*15.5*12cm (0.040CBM)

注: 外部のカートンは2つの小さなカートンを保持することができます
