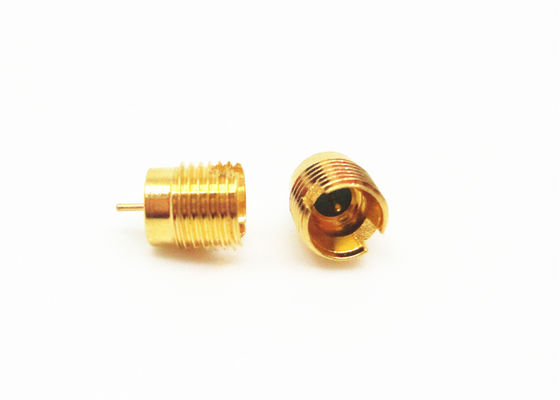

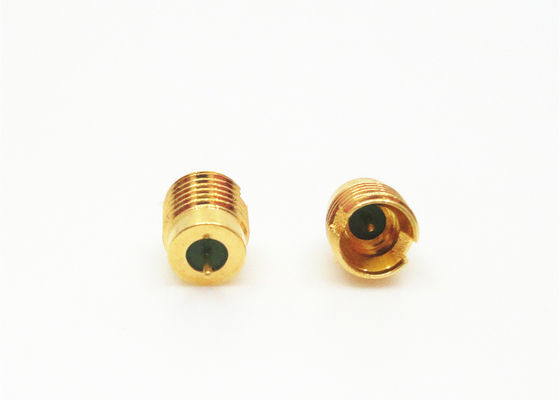

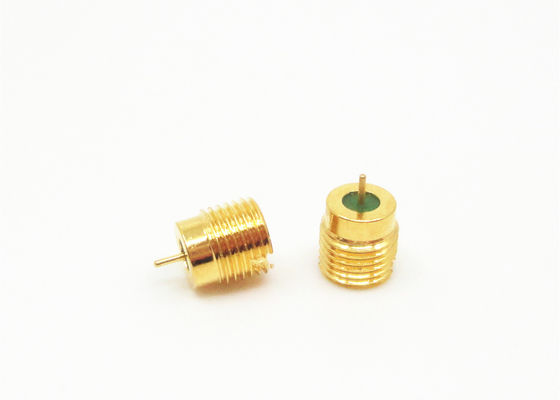

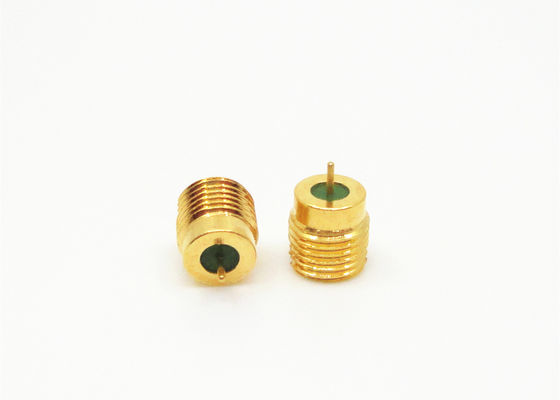

40 GHz 密閉式メスプラグ SMPM RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| プロダクトmame: | SSMPは密封状態でオス・コネクタを密封した | 性別: | 男 |
|---|---|---|---|
| ボダイ資料: | Kovar 4J29 | メッキ: | 金メッキ |
| インピーダンス: | 50Ω | 周波数範囲: | DC~40GHz |
| 別名: | SMPMコネクタ ミニ SMPコネクタ | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| ハイライト: | smpmの同軸コネクタ,小さい同軸コネクター |
||

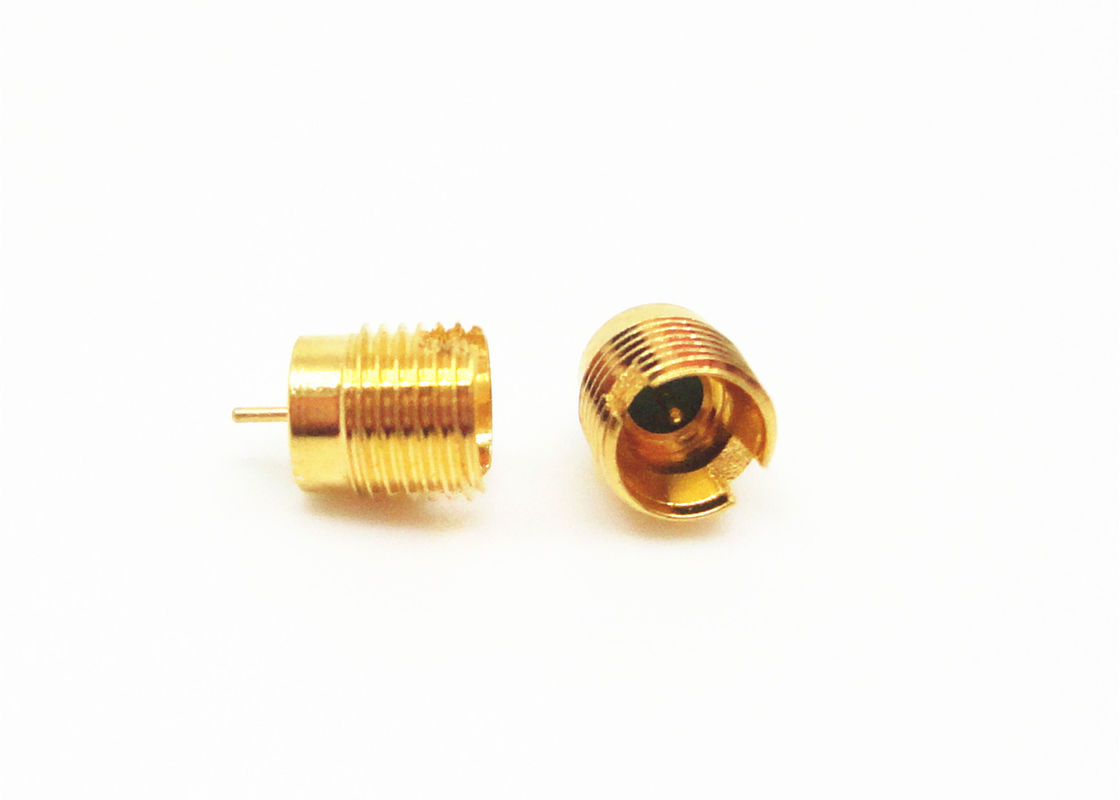

40 GHz SSMP 密閉式メスプラグ SMPM RF コネクタ ミニ SMP スレッドイン コネクタ
ミニSMPコネクタとも呼ばれますSMPM,SSMP小型のプッシュオン RF同軸接続器で 容量が小さい (SMPと比較して) 軽量で 幅広く動作するブロードバンドです板から板への接続器のカップル使用を申請するモジュラルの密集式マウントの状況のために,プラグは,2つのインターフェース形式を持っています完全解き放たれ 滑らかな穴.
特徴:
1このタイプのSMPM男性コネクタは,分離力のあなたの好みのために,完全なデテントまたはスムーズなボールのデザインとして提供することができます.
2SMPMのサイズは SMP設計より 35%小さい.
3通信システムに広く使用されています
4. SMPM (SSMP) は,小型のプッシュオン型マイクロインターフェースコネクタである.
5このタイプのRFコネクタは,50GHzまでの広い周波数範囲で
6柔らかいケーブルと半硬いケーブルの両方のケーブルマウントバージョン
適用:
*航空宇宙
* ボード・トゥ・ボード・インターコネクト
* ブロードバンド
*アンテナ
* 軍人
* 計測装置
仕様:
| 電気特性 | |||||
| 阻力 | 50Ω | ||||
| 周波数範囲 | DC~50GHz | ||||
| 定位電圧 | 170VRMS* | ||||
| ダイレクトリック 電圧抵抗 | 500VRMS* | ||||
| 断熱抵抗 | ≥2000MΩ | ||||
| 中心抵抗 | 外導体 | ≤5mΩ | |||
| 中央導体 | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤125 | ≤13 | ≤14 | ≤15 | |
材料と機械特性:
中央指揮者:
男性:Sn-P ブロンズ/コヴァール 金属
女性:ベリリウムブロンズ 金属
エラスティック・コンタクト: ベリリウム・ブロンズ 金属塗装
機体及び他の金属部品: 金属塗装された銅/コヴァー
断熱材:ガラスシンタリング/PTFE/PEI
製品図:
関連性のあるSMP男性コネクター
1.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD12-JH | SMPM ミニ SMP 男性 フル限定 粘着面付き 密閉式接続器 | インターフェース深さ 1.2mm |
2.
| モデル番号 | 記述 | 注記 |
| SSMP(M) -JHD1 | SMPM ミニ SMP 男性 フル限定 粘着面付き 密閉式接続器 | インターフェース深さ 1.3mm |
| SSMP(M) -JHD1-S | SMPM ミニ SMP 男性 滑らかな穴 密閉式接続器 |
3.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD42-S | SMPM ミニ SMP 男性 滑らかな穴 密閉式接続器 | インターフェイスの深さ 1.4mm |
4.
| モデル番号 | L について | 記述 | 注記 |
| SSMP(M) -JHD13 | 2.3 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | インターフェース深さ1.7mm |
| SSMP ((M) -JHD15 | 1.85 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | |
| SSMP(M) -JHD24-S | 0.9 | SSMP 男性のスムーズボア 密閉式接続器 | |
| SSMP(M) -JHD32 | 6 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | |
| SSMP(M) -JHD43 | 1.7 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | |
| SSMP(M) -JHD88-JH | 1 | SMPM ミニ SMP 男性 フル限定 粘着面付き 密閉式接続器 |
5.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD36 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | インターフェース深さ 2.11mm |
証明書:
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
