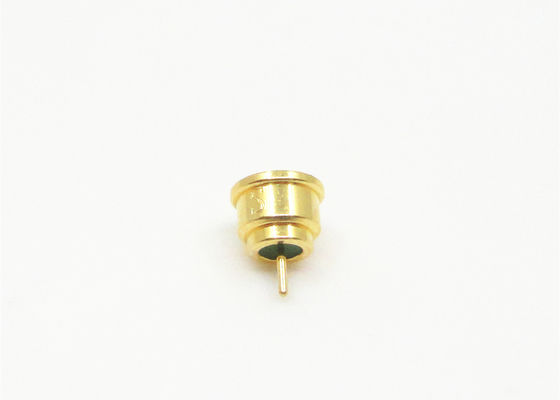

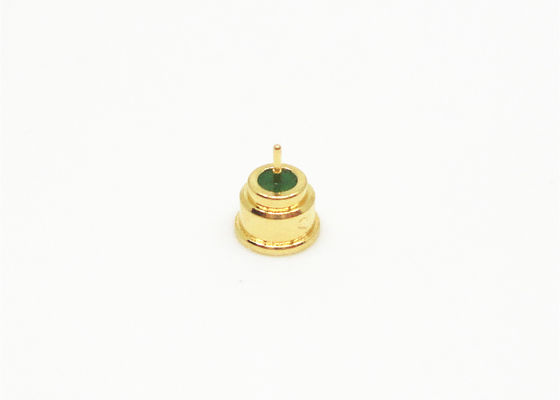

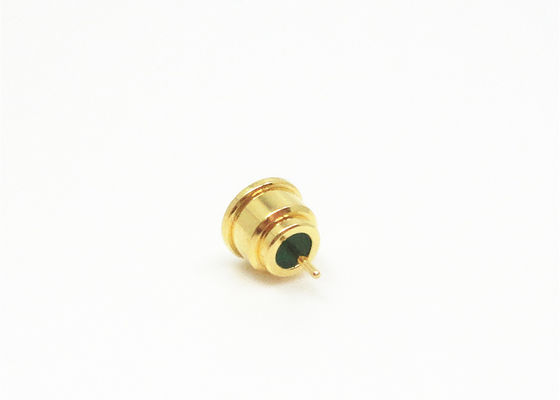

インストルメンテーション用金メッキ付きSMPMストレートRF同軸はんだSSMPコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMPのコネクター、SMPM、小型SMP | 性別: | 男 |
|---|---|---|---|
| 材料: | 真鍮 | メッキ: | 金メッキ |
| インピーダンス: | 50Ω | 周波数範囲: | DC~50GHz |
| モデル: | SSMP(M)-JHD66-S-Y1 | 他の名前: | 小型SMP、SMPM |
| ハイライト: | SMPM RF同軸はんだコネクタ,金メッキSMPMコネクタ,計測用SSMP RFコネクタ |
||
SMPM ストレートRF同軸はんだSSMPコネクタ（金メッキ付き）
SMPMは、小型（Mini SMPと比較）、軽量、広帯域などの特徴を持つミニチュアプッシュオンRF同軸コネクタです。モジュラー集積実装の状況でのボード間コネクタのカップリング用途に適用され、プラグはフルデテントと非ねじ穴の2つのインターフェース形状を備えています。高信頼性モジュラー集積の要件がある設置状況向けのSMPM。主な用途には、第3世代通信システムが含まれます。
仕様:
| 電気的特性 | |||||
| インピーダンス | 50Ω | ||||
| 周波数範囲 | DC～50GHz | ||||
| 定格電圧 | 170VRMS* | ||||
| 誘電体耐電圧 | 500VRMS* | ||||
| 絶縁抵抗 | ≥2000MΩ | ||||
| センター導体抵抗 | 外導体 | 通常≤3.5mΩ、シーリング≤5mΩ | |||
| センター導体 | 通常≤8mΩ、シーリング≤30mΩ | ||||
| DC～18GHz | 18～26.5GHz | 26.5～40GHz | 40～50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
材質・機械的特性:
センター導体:
オス:Sn-Pブロンズ/コバール、金メッキ
メス:ベリリウム銅、金メッキ
エラスティックコンタクト:ベリリウム銅 金メッキ
ボディおよびその他の金属部品: 真鍮/コバール、金メッキ
絶縁体: ガラス焼結/PTFE/PEI
製品図:
特徴:
1、SMPM（SSMP）は、サブミニチュア、プッシュオンタイプのマイクロインターフェースコネクタです。
2、小型サイズで、SMP設計よりも小さいため、通信システム
で広く使用されています。
3、SMPMシリーズには、PCマウント、ストレートおよび直角、0.047ケーブルコネクタ、およびシーリング可能なフランジマウントが含まれます。
4、このタイプのSMPMオスコネクタは、分離力の好みに応じて、フルデテントまたはスムーズボア設計で提供できます。5、このタイプのRFコネクタは、
最大50GHzの広い周波数範囲
金メッキは以下の主な利点を提供します:
-- 優れた濡れ性/はんだ付け性
-- 優れた耐腐食性
-- 低接触抵抗
-- 良好な耐摩耗性
用途:
* 航空宇宙
* ボード間相互接続
* ブロードバンド
* アンテナ
* 計測機器
証明書:
納期:
* 在庫がある場合は、数日以内に納品できます。または、保証金受領後4～8週間です。注文数量によります。
最小注文数:
生産が当社の在庫倉庫にある場合。在庫がある場合はMOQはありません。またはMOQは10個になります。
