商品の詳細:
お支払配送条件:
|

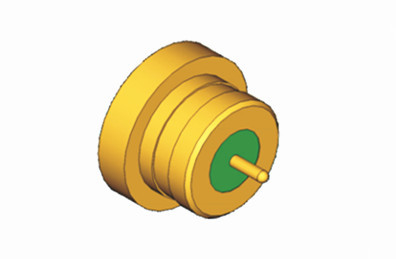

| プロダクトmame: | SSMPは密封状態でオス・コネクタを密封した | 性別: | プラグ |
|---|---|---|---|
| ボダイ資料: | コヴァール 4J29 | めっき: | めっきされる金 |
| インピーダンス: | 50Ω | 周波数範囲: | DC~40GHz |
| 他の名前: | SMPMコネクタ ミニ SMPコネクタ | Hermecity: | <1> |
| ハイライト: | SSMP 男性RFコネクタ,SMPM ヘルメティックシール 男性RFコネクタ,SMPM アダプタ マイクロストリッププラグ |
||
ミニSMPコネクタは,SMPMまたはSSMPコネクタとしても知られています.これは小型プッシュオンRF同軸コネクタで,サイズが小さい (SMPと比較して),軽量,広い動作帯域幅このコネクタは,ボード対ボード接続,モジュール型密集式マウントに適しており,完全な解離とスムーズな穴を持つ2つのインターフェース形式を持っています.
特徴:
SMPMの男性コネクターは,分離力に対する異なる好みを満たすために,フルデテントとスムーズ・ボーデザインの両方で利用できます.
SMPMコネクタは標準的なSMP設計より 35%小さいサイズで,よりコンパクトなソリューションを提供します.
SMPM (SSMP) コネクタは,通信システムで広く使用されており,その小さいサイズと広い動作帯域幅により顕著です.
サブミニチュア,プッシュオン型マイクロインターフェースコネクタとして,SMPM (SSMP) は信頼性の高い接続オプションを提供します.
このタイプのRFコネクタは,最大50GHzの幅広い周波数範囲を備えており,様々な用途に適しています.
柔軟性のあるケーブル材料と半硬性のあるケーブル材料の両方のケーブルマウントバージョンで提供されるSMPM (SSMP) コネクタは,インストールオプションの柔軟性を提供します.
適用:
*航空宇宙
* ボード・トゥ・ボード・インターコネクト
* ブロードバンド
*アンテナ
* 計測装置
| 電気特性 | |||||
| 阻力 | 50Ω | ||||
| 周波数範囲 | DC~50GHz | ||||
| 定位電圧 | 170VRMS* | ||||
| ダイレクトリック 電圧抵抗 | 500VRMS* | ||||
| 断熱抵抗 | ≥2000MΩ | ||||
| 中心抵抗 | 外導体 | ≤5mΩ | |||
| 中央導体 | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤125 | ≤13 | ≤14 | ≤15 | |
材料と機械特性:
中央指揮者:
男性:Sn-P ブロンズ/コヴァール 金属
女性:ベリリウムブロンズ 金属
エラスティック・コンタクト: ベリリウム・ブロンズ 金属
機体及び他の金属部品: 金属塗装された銅/コヴァー
断熱材:ガラスシンタリング/PTFE/PEI
関連性のあるSMP男性コネクター
1.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD12-JH | SMPM ミニ SMP 男性 フル限定 粘着面付き 密閉式接続器 | インターフェース深さ 1.2mm |
2.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD1 | SMPM ミニ SMP 男性 フル限定 粘着面付き 密閉式接続器 | インターフェース深さ 1.3mm |
| SSMP(M) -JHD1-S | SMPM ミニ SMP 男性 滑らかな穴 密閉式接続器 |
3.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD42-S | SMPM ミニ SMP 男性 滑らかな穴 密閉式接続器 | インターフェイスの深さ 1.4mm |
4.

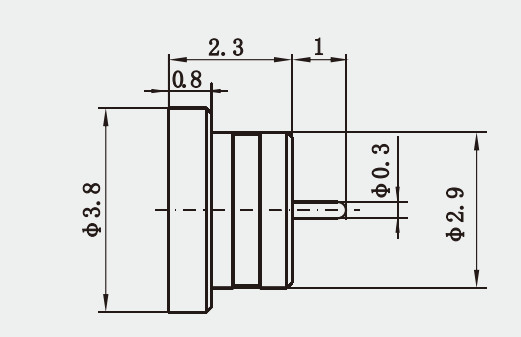

| モデル番号 | L について | 記述 | 注記 |
| SSMP(M) -JHD13 | 2.3 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | インターフェース深さ1.7mm |
| SSMP ((M) -JHD15 | 1.85 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | |
| SSMP(M) -JHD24-S | 0.9 | SSMP 男性のスムーズボア 密閉式接続器 | |
| SSMP(M) -JHD32 | 6 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | |
| SSMP(M) -JHD43 | 1.7 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | |
| SSMP(M) -JHD88-JH | 1 | SMPM ミニ SMP 男性 フル限定 粘着面付き 密閉式接続器 |
5.
| モデル番号 | 記述 | 注記 |
| SSMP ((M) -JHD36 | SMPM ミニ SMP 男性 フル限定 密閉式接続器 | インターフェース深さ 2.11mm |
証明書:
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
