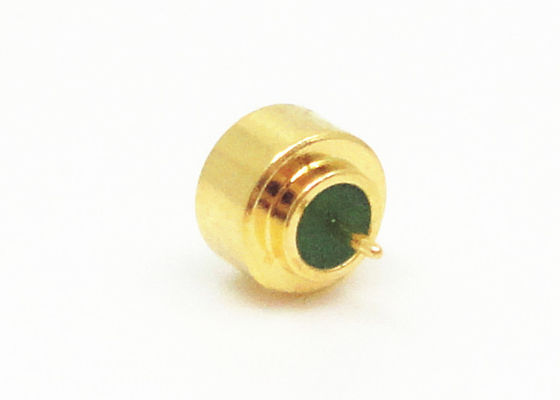

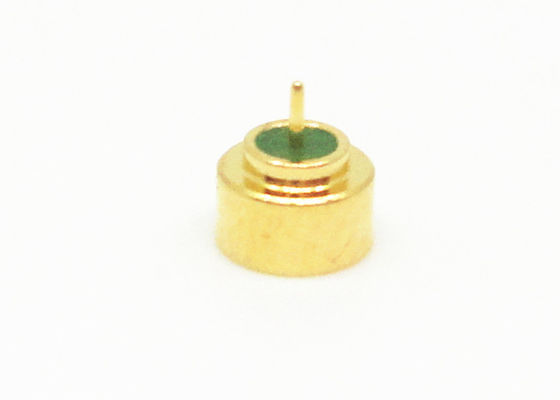

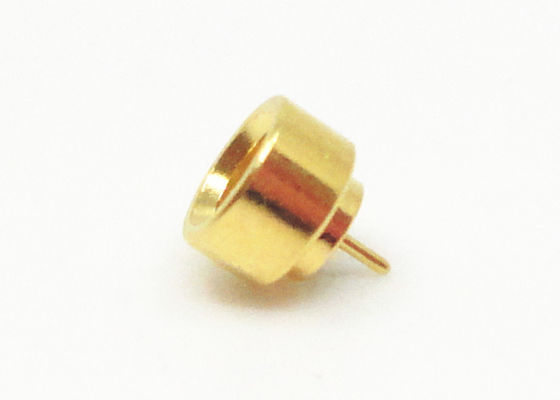

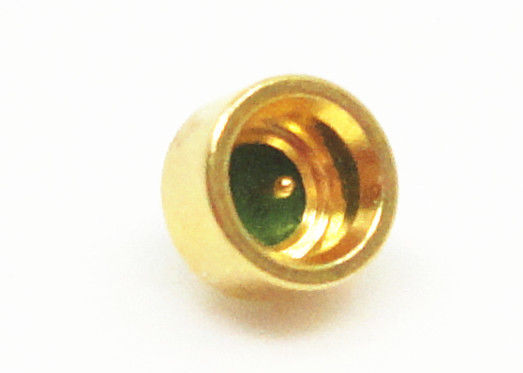

Hermetic Seal Male SMPM RF Connector Coaxial SSMP Connector 50Ω Impedance with Chamfer Microstrip
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 約束の深さ: | 1.4 | 性: | 男性 |
|---|---|---|---|
| 材料: | 黄銅、金張り | めっき: | めっきされる金 |
| インピーダンス: | 50Ω | 周波数範囲: | DC~50GHz |
| chamfereの直径: | φ2.2 | インターフェイス: | 完全な止め金 |
| ハイライト: | Hermetic Seal SMPM RF Connector,50Ω SSMP Coaxial Connector,Chamfer Microstrip SMPM Connector |
||
ヘルメティックシール 男性SMPM RFコネクタ コーアシアルSSMPコネクタ 50Ωチャムファーマイクロストリップによる阻力
SMPMはRF同軸コネクタのマイクロプッシュであり,小型サイズ (Mini SMPと比較して),軽量,広い作業帯域幅などで特徴付けられています.モジュール型密集式装置の場合,ボードとボードのコネクタの結合使用に適用される.プラグには2つのインターフェース形式があり,すなわち,フルプラグとスレッド穴がない.
SMPMインターフェイスはDCから50GHzの周波数帯を持つマイクロミニチュアインターフェイスです.一般的に小型化された高周波同軸モジュールで使用され,プッシュオンとスナップオン両立スタイルで提供されています.
完全解離とスムーズ・ボア・ペアリング・システムは,それぞれのレベルの関与/離脱力を提供する.このインターコネクトファミリーは,小さなパッケージ設計のニーズに対応する.高データレートアプリケーションや浮遊弾道アダプタを使用したボードツーボードシステムで高度に遮断されたインターコネクトとして利用できますこの浮遊弾丸は 交配したペア間のリンクを 提供し,線形と軸形の誤差を補償します.
仕様
| 電気特性 | |||||
| 阻力 | 50Ω | ||||
| 周波数範囲 | DC~50GHz | ||||
| 定位電圧 | 170VRMS* | ||||
| ダイレクトリック 電圧抵抗 | 500VRMS* | ||||
| 断熱抵抗 | ≥2000MΩ | ||||
| 中心抵抗 | 外導体 | ≤5mΩ | |||
| 中央導体 | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤125 | ≤13 | ≤14 | ≤15 | |
| 材料と機械特性 | |||||
| 中央指揮者 | 男性 | コヴァール 金属 | |||
| 弾性接触 | ベリリウムブロンズ 金属 | ||||
| シェルおよび他の金属部品 |
コヴァール 金属 |
||||
| 隔熱器 | ガラスのシンタリング | ||||
| 密閉型製品の漏れ率 | ≤1.01325×10-3Pa·cm3/s | ||||
特徴
特徴 と 益
小型パッケージ
プッシュ・オンとスナップ・オンのペアリングスタイル
ボード・トゥ・ボードとケーブル・トゥ・ボードの構成で利用可能な設計
| モデル番号 | L ((ミリ) | インターフェースタイプ | 注記 |
| SMP (M) -JHD | 1.3 | 完全に開け,密閉式 | 表面内深さ1.4mm |
| SMP(M) -JHD-S | 滑らかな穴 | 表面内深さ1.4mm | |
| SMP(M) -JHD3 | 完全に開け,密閉式 | 表面内深さ1.4mm | |
| SMP (M) -JHD50 | 完全に開け,密閉式 | 表面内深さ1.4mm | |
| SMP(M) -JHD41-S | 滑らかな穴 | 表面内深さ1.4mm | |
| SMP(M) -JHD57-S | 滑らかな穴 | 表面内深さ1.4mm |
適用:
アンテナ
ブロードバンド
無線
計測装置
医療
量子コンピューティング
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
注記:
10,000種類以上ありますSMPMコネクタあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
