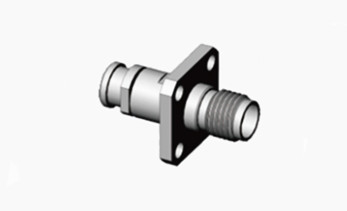

K2.92 MF30/MF30A/TLL40-1130Aケーブルのための女性用4穴のフレンズステンレス鋼RFコアックスコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.92 RFコネクタ | 敷き布団: | ニッケル付 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 材料: | ステンレス鋼 |
| 設計基準: | IEC 60169-8 | タイプ: | ストレート |
| 性別: | 女性 | ||
| ハイライト: | bnc の圧縮のコネクター,BNC のケーブル コネクタ |
||
K2.92 MF30/MF30A/TLL40-1130Aケーブルのための女性用4穴のフレンズステンレス鋼RFコアックスコネクタ
BNCコネクタは,Bayonet Neill-Concelmanとしても知られており,コアキシアルケーブルで使用するように設計されたミニチュア速接続/離線 RF (ラジオ周波数) コネクタです.女性のコネクタに2つの棒のラグがありますBNCコネクタは,RG-58などのミニチュアからサブミニチュア同軸ケーブルを切断するのに特に適しています.,RG-59,RG-179,RG-316 これらのコネクタは,通常,ラジオ,テレビ,および他のRF電子機器,試験機器,ビデオ信号,10BASE2コンピュータネットワークで人気がありましたBNCコネクタは,ケーブルの50オームまたは75オームの特徴的なインピーデンスに対応するように製造されています.彼らはモニターを含む低マイクロ波周波数アプリケーションでうまく機能します.LAN (ローカル エリア ネットワーク)MIL-C-39012/16-24l 規格に従って設計されたこれらのコネクタには,コップリング・ペアリングのためのバイエネット構造があり,国際的に利用可能な同類と互換的に使用できます.急速な接続と解除の機能を備えており,無線機器や楽器の同軸ケーブルを接続するのに最適です.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 750 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤3.0mOhm |
| 中央導体 | ≤2.0mOhm | |
| VSMR | ≤1.05+0.005f | |
製品詳細:
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | ベリリウムブロンズ | 黄金製 | |
| 弾性接触 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,ステンレス鋼 | 黄金塗装/消化 | |
| 隔熱器 | PEI/PLF | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| 交尾 サイクル | 500サイクル |
| 交配トルク | 0.79N.m~1.13N.m |
| 温度 | -55°C~+125°C |
特徴:
構造的特徴

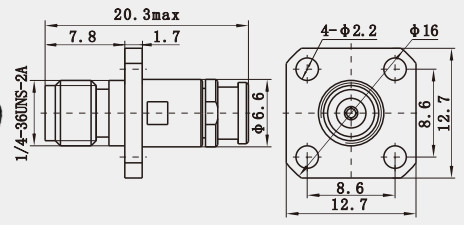

サイズと設計:K2.92コネクタの外導体直径は2.92mmで,設計特性のインピーダンスは50Ωである.構造設計により,非常に小さなサイズでも高性能の伝送効果を維持できます. サイズが小さく軽量であるため,K2.92コネクタは,スペース節約と体重削減を必要とするアプリケーションシナリオで明らかな利点があります.
互換性:K型コネクタは,SMAおよび3.5mmコネクタに類似したインターフェース設計を有し,それらと交換することができます.この3つのコネクタは 男性と女性の部分の寸法で一貫性がありますが, 移行なしの相互接続を可能にするため,異なるコネクタを長期間にわたって交換して使用すると,トランスミッション性能と試験精度に影響を与える可能性があります.可能な限り避けましょう.
適用:
試験器具
精密度測定: 試験器具,特にミリ波試験器具の分野では,K2.92コネクタの適用が非常に広く使用されています.高精度で高周波の特性により,高精度測定とデータ分析のための接続ソリューションとして好まれる..
実験用:多くの実験室では,実験機器の構築と接続のためにK2.92コネクタを使用します.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
