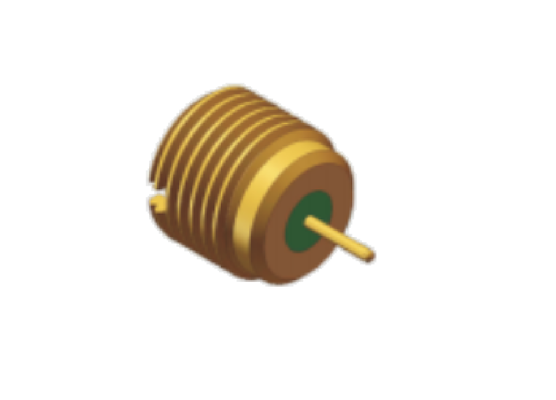

50 オーム金メッキ気密ガラス シーリング SMP RF コネクタ男性バルクヘッド滑らかなボア 40GHz
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP RF コネクタ | 頻度: | DC～18GHz |
|---|---|---|---|
| センター連絡先: | カバール合金、金メッキ | シェル: | カバール合金、金メッキ |
| DWV: | 500V | 絶縁抵抗: | 5000オーム |
| 定格電圧: | 170V | 温度範囲: | -55℃～+125℃ |
| インディペンス: | 50Ω | Pin OD: | 0.3mm、0.45mm、0.5mm、0.7mm、0.9mm、1.3mmをご用意 |
| 誘電: | ガラス | インタフェース: | 滑らかな穴 |
| 取り付け: | 隔壁の台紙 | 性別: | 男性プラグ |
| インピーダンス: | 50Ω | センター連絡先: | コバール合金、金メッキ |
| シェル: | コバール合金、金メッキ | ||
| ハイライト: | 50オムSMPRFコネクタ 男性隔壁,金製の密閉型SMPコネクタ,40GHzスムーズボー RFコネクタ |
||
製品説明:
SMP RFコネクタ オス バルクヘッド フルデテント リミテッドデテント スムーズボア 40GHz 50オーム
Elite Electronics SMP RFコネクタは最大40GHzで動作し、全周波数範囲で優れた信号整合性を提供します。低高周波損失と歪みのない安定した信号伝送が特徴です。自社開発のツール不要プッシュオン嵌合インターフェースを備えたコネクタは、かさばるトルクレンチなしで迅速なプラグアンドプレイ組み立てを可能にし、生産サイクル時間を大幅に短縮し、大量生産効率を向上させます。
ストレート、直角、フランジマウントバージョンを含む、完全な構成範囲が利用可能です。3つのオスプラグデザインが提供されています：フルデテント、リミテッドデテント、スムーズボア。顧客は、機器レイアウトと必要なロック強度に応じてモデルを選択し、保持力と配線統合密度を柔軟にバランスさせることができます。これらのSMP RFコネクタは、マイクロ波テスト機器、ミリ波モジュール、コンパクトRF機器などの精密高周波アプリケーションに最適です。
力の比較: 挿抜力は階層に従います: フルデテント > リミテッドデテント > スムーズボア.
外形寸法の SMP RFコネクタ オス バルクヘッドコネクタ、モデル : SMP(M)-JYD82-S
|
モデル番号 |
L | d | インターフェース | 注記 |
| SMP(M)-JYD43 | 2.7mm | 0.39 | リミテッドデテント | ハーメチック、嵌合深さ: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | スムーズボア | ハーメチック、嵌合深さ: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | リミテッドデテント | ハーメチック、嵌合深さ: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | リミテッドデテント | ハーメチック、嵌合深さ: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | スムーズボア | ハーメチック、嵌合深さ: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | フルデテント | ハーメチック、嵌合深さ: 2.79mm |
注記: ピンOD = 0.3、0.45、0.5、0.7、0.9、1.3もございます。異なるサイズのピンが必要な場合は、お気軽にお問い合わせください。
用途:
Xi'an Elite Electronicsは a RF/マイクロ波/導波管コネクタ、アダプター およびケーブルアセンブリの大手メーカー であり、航空宇宙、航空、ナビゲーション、衛星、レーダー、通信、電子機器業界にサービスを提供しています。
梱包と配送:
梱包:
梱包寸法: 外側小カートン L 26.5cm * W18.5cm * H14cm
配送:
配送時間: 在庫のあるRF同軸アダプターコネクタは5～10営業日です。新規生産の場合は約8～12週間かかります。提供する納期は、出荷前の製品品質を確保するために控えめなものです。
