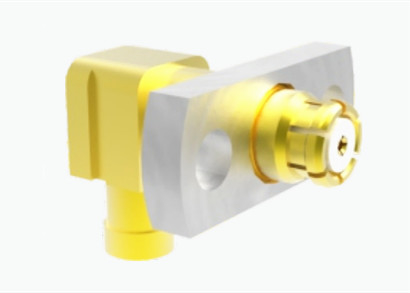

SMP 女性 右角RFコネクタ CXN3506/MF108Aケーブル用 360°自由回転フレンズ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMP RF コアシアルコネクタ | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015 |
| 性別: | 女性 | 身体スタイル: | 右角 |
| 寿命: | 500サイクル | 台紙方法: | フレンズマウント |
| ハイライト: | CXN3506/MF108A ケーブル SMP RF コネクタ,SMP 女性 右角 RF コネクタ |
||
SMP 女性 右角RFコネクタ CXN3506/MF108Aケーブル用 360°自由回転フレンズ
SMP RFコネクタ導入
SMPは小型プッシュオン RF同軸接続器で,サイズが小さく軽量で,地震性能が優れ,動作周波数範囲が広い.30GHzまで動作します (私たちの高性能SMPコネクタは40GHzにも達します)ストックには3つのインターフェース形式があります:完全解脱,限定解脱,スレッドなしの穴 (ブレーキを含む).これらの様々なインターフェースオプションは,ブロードバンドコネクタを一緒に使用する際に盲点交配中に軸的または半径的移動のニーズを満たすことができます.高い信頼性とモジュール密度を必要とする設置状況に適しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 170VRMS* | |
| ダイレクトリック 電圧抵抗 | 500VRMS* | |
| 断熱抵抗 | ≥2000MΩ | |
| 中心抵抗 | 外導体 | 通常≤2.5mΩ,密封≤4mΩ |
| 中央導体 | 通常≤6mΩ,密封≤26mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 密閉型製品の漏れ率 | 1.01325×10-3Pa·cm3/s | |

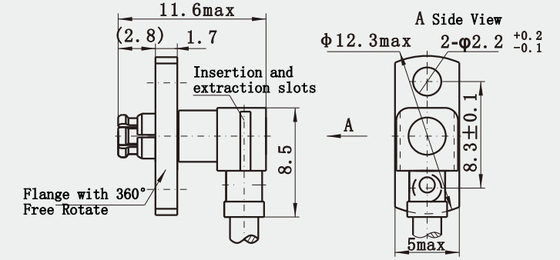

詳細な図SMP 女性 右角RFコネクタ CXN3506/MF108Aケーブル用 360°自由回転フレンズ:
SMP コネクタの特徴:
1プッシュオン接続タイプ:SMPコネクタは,迅速かつ簡単に接続および切断できるようにプッシュオン設計を使用します.
2インターフェースの種類: インターフェースは3種類あります.フルデタン,リミテッドデタン,スレッドなしの穴 (ブレーキを含む) で,異なる接続要件を満たします.
3スナップインオプション:プッシュオンタイプに加えて,SMPコネクタのスナップインバリエーションが利用可能で,ユーザーはより多くの選択肢を提供しています.
申請:
SMPコネクタケーブルは,コンパクトな設計,高度な適応性,便利な操作により高密度無線周波数/マイクロ波アプリケーションに最適です.インターフェースの様々な形と使いやすいプッシュオンデザインにより,さまざまな環境で迅速かつ信頼性の高い接続または切断が可能になります現代の高性能接続技術の要求を満たしています
製品 カタログ:
| RFケーブル組 |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFアダプタ |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| N型RFコネクタ |
| TNC RFコネクタ |
| MCX/MMCX RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
注記:
10,000種類以上ありますSMPコネクタ詳細を教えてください. 詳細はこちら.ほら
