商品の詳細:
お支払配送条件:
|
| 機体材料: | 青銅 | 阻力: | 50オム |
|---|---|---|---|
| 色: | 黄金塗装 | 身体スタイル: | ストレート |
| タイプ: | SMP女性RFのアダプター | 台紙方法: | 盲目の仲間 |
| 評価される抵抗電圧: | 170VRMS* | 中気圧: | 500VRMS* |
| ハイライト: | 右角 SMP RFソケット,SMP 女性 RFソケット,フレンズマウント SMP RFソケット |
||

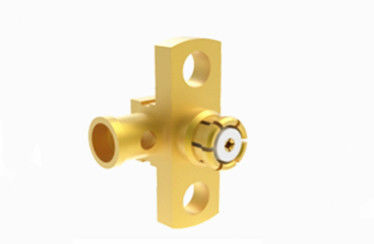

ブラス SMP 女性 右角フレンズ ケーブル CXN3506/MF108AのためのRFソケット
SMP インターフェースは,設計エンジニアが設計の性能と複雑性を向上させ,同時にフォームファクトリーを最適化することを可能にします.
SMPインターコネクトシリーズは,SMP男性コネクタとPCBコネクタを装備したボードの積み重ねを容易にするため,浮遊性のある女性から女性へのアダプター (しばしば弾丸と呼ばれる) を利用しています.この頑丈な構造により,製品ラインは:
*線形と軸形の誤差に耐える
*複数の交配と交配停止サイクルにおける電気性能の劣化に抵抗する
注:モデルの特異データは,製品仕様表のデータに基づいています.
| SMP コンネクタ アダプターの一般仕様 | ||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~40GHz
|
|||
|
定位電圧
|
170VRMS (海面)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
|
外導体
|
標準≤2.5mΩ,密閉式 ≤4mΩ
|
||
|
中央導体
|
標準≤6mΩ,密閉式 ≤26mΩ
|
|||
| 周波数範囲 | DC~18GHz | 18~26.5GHz | 26.5~40GHz | |
| 直線コネクタの VSWR |
≤125
|
≤13 | ≤14 | |
| 右アングルコネクタの VSWR | ≤13 | |||
| アダプターの VSWR | ≤125 | ≤13 | ≤14 | |
| VSWR その他 | ≤13 | |||
| 中央指揮者 | 男性 |
青銅/コヴァール合金
|
金属 | |
| 女性 |
ベリリウムブロンズ
|
金属 | ||
|
弾性接触
|
ベリリウムブロンズ
|
金属 | ||
|
シェルおよび他の金属部品
|
青銅/ベリリウムブロンズ/コヴァール合金/銅合金 不酸化鋼
|
|||
|
隔熱器
|
ガラスのシンタリング/PTFE/PEI
|
|||
|
漏れ率について
密閉式接続器
|
1.01325×10-3 パ·cm3 /s
|
|||

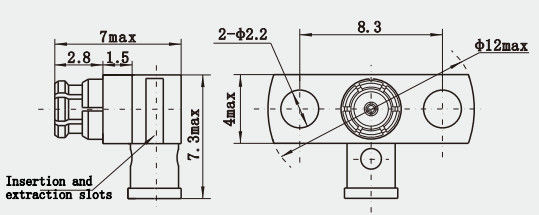

概要 図面ブラス SMP 女性 右角フレンズ ケーブル CXN3506/MF108AのためのRFソケット
関連性のあるSMP女性接続器
1.
2.
3.
4.
インストール 紹介:
適用:
1ワイヤレス通信デバイス:携帯電話,ワイヤレスルーター,ワイヤレスゲートウェイ,および他の携帯または固定ワイヤレス通信デバイスでは,SMPコネクタがアンテナ接続に使用されます.
2テストおよび測定: SMP コンネクタは,ネットワーク分析機,スペクトル分析機,信号生成機などのRFテストおよび測定機器に存在し,正確な信号伝送を保証します.
3IoTデバイス:様々なセンサー,スマート家電,産業自動化コントローラ,その他のIoTアプリケーションでは,SMPコネクタは小さく信頼性の高い相互接続ソリューションを提供します.
4ブロードバンドアプリケーション:SMPコネクタは,その優れた帯域幅性能を考慮して,ブロードバンド信号の配送と送信に適しています.信号路由のためのCATVと光ファイバー通信システムなど.
注記:
1000種類以上ありますSMP 女性 男性アダプター使用している製品が見つからない場合
カタログの詳細は こちらからご確認ください
