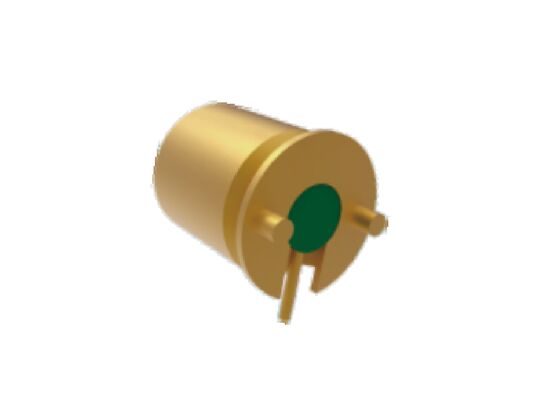

気密封止された SMP ストレート PCB 滑らかなボア メス ジャック 面実装 40GHz 50Ω

1. フルデテント

• 機械的特性: これは、最も強い保持力を備えたSMP RFコネクタインターフェイスタイプです。 상당한 挿入力が必要で、はっきりとした「カチッ」という音が完全にロックされたことを示します。
• 利点: 最高の振動・衝撃耐性を備え、偶発的な切断が容易ではない非常に安定した接続を保証します。
• 欠点: タイトな接続のため、切断にはかなりの引抜力が必要です。頻繁な抜き差しは、通常約100サイクルしかないサービス寿命に大きく影響します。
• 用途:主に、航空宇宙やレーダーシステムなど、高い安定性が要求される場合に主に使用されます。一度設置されるとほとんど切断されないケーブル接続によく使用されます。
•


2. 限定デテント

• 機械的特性:「限定デテント」とも呼ばれ、保持力と使いやすさのバランスを取ります。接続強度は、フルデテントとスムーズボアの中間に位置します。
• 性能上の利点:フルデテントと比較して、抜き差しが容易でありながら、スムーズボアよりも優れた接続安定性を提供します。頻繁な接続と切断を必要とするテストシナリオに適しています。
• 欠点: フルデテントよりも耐久性はありますが、サービス寿命はスムーズボアタイプほど長くはありません。
• 用途:頻繁なメンテナンスを必要とする精密測定やモジュール式機器に非常に適しています。テストおよび測定分野で一般的に選択されています。
•


3. スムーズボア

• 機械的特性: SMP RFコネクタインターフェイスにはデテント（ロック）構造がなく、最小の接続保持力を生み出します。挿入と取り外しは非常に簡単です。
• 利点:軸方向および半径方向のずれ誤差を許容するため、高密度ブラインドメートアプリケーションに非常に適しています。最も長い抜き差しサイクル寿命を備えています。
• 欠点:接続安定性は最も低く、外部からの引抜力や強い振動にさらされると緩んだり外れたりしやすいです。
• 用途:主に高密度基板間接続、ブラインドメートシステム、またはフェーズドアレイアンテナや高密度に組み立てられた通信機器の内部など、非精密測定用途に使用されます。
