詳細製品概要
| 製品名: | ストレート SSMA RF コネクタ | モデル: | SSMA-JFD11 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | インピーダンス: | 50Ω |
| 定格電圧: | 250V | DWV: | 750V |
| 絶縁抵抗: | ≧5000MΩ | 中心導体: | 銅合金、金メッキ |
| 外部導体: | 銅合金、金メッキ | 取付方法: | 2穴フランジマウント |
| 絶縁体: | PTFE | サンプル: | 在庫あり、在庫あり |
| ハイライト: | SSMA male RF connector with flange mount,Mini SMA coaxial connector up to 18GHz,2 hole flange mount SSMA connector |
||

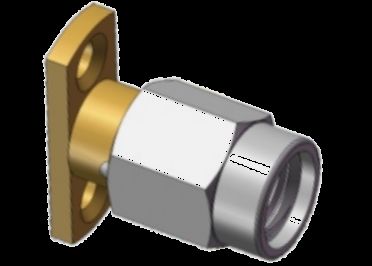

ストレートSSMA RFコネクタ / ミニSMAオスRF同軸コネクタ2穴フランジマウント最大18GHz
製品仕様
| 項目 | 値 |
|---|---|
| 製品名 | ストレートSSMA RFコネクタ オス フランジマウント |
| モデル |
SSMA-JFD11
|
| 周波数範囲 | 0.3MHz-18GHz |
| インピーダンス | 50Ω |
| 定格電圧 | 250V |
| 耐電圧 | 750V |
| 絶縁抵抗 | ≥5000MΩ |
| センターコンタクト | 銅合金、金メッキ |
| アウターコンタクト | 銅合金、金メッキ |
| 取り付け方法 | 2穴フランジマウント |
| 絶縁体 | PTFE |
製品概要
コンパクトサイズと広い周波数帯域幅SSMA RFコネクタは、従来のSMAコネクタの約70%のサイズでコンパクトに設計されており、スペースが限られた用途に最適です。小型ながら、これらのコネクタは広い周波数帯域幅をサポートし、様々な周波数で堅牢なパフォーマンスを保証します。
優れた機械的および電気的性能優れた性能のために設計されたSSMA RFコネクタは、優れた機械的安定性と電気的性能を提供します。過酷な条件に耐えるように構築されており、重要なアプリケーションで一貫した信頼性の高い信号伝送を保証します。過酷なアプリケーションでの高い信頼性信頼性に重点を置いたSSMA RFコネクタは、困難な環境での使用に適しています。高い耐久性と一貫したパフォーマンスにより、故障が許されないアプリケーションで信頼できる選択肢となります。
ねじ規格 (10-36UNF-2)これらのコネクタはねじ規格 (10-36UNF-2) を備えており、確実な接続と簡単な取り付けを保証します。このねじ込みにより、信頼性の高い嵌合インターフェースが提供され、接続不良のリスクが軽減されます。特性インピーダンス50ΩSSMA RFコネクタは特性インピーダンス50Ωで設計されており、高周波アプリケーションに最適化されています。このインピーダンスにより、信号損失と反射が最小限に抑えられ、クリアで正確な信号伝送が提供されます。
最大30GHzの周波数動作最大30GHzの周波数で動作可能なSSMA RFコネクタは、幅広い高周波アプリケーションに適しています。この高周波動作により、高度な通信システムやRFアプリケーションで多用途に使用できます。多様な取り付け構造SSMA RFコネクタは、直角フランジマウント、ストレートフランジマウント、直角スルーホールPCBはんだ付け、ストレートスルーホールPCBはんだ付け、バルクヘッドねじ接続など、様々な取り付け構造で利用可能です。この多様性により、異なる設計要件や取り付けの好みに対応できます。
SSMA RFコネクタインターフェース寸法
SSMA RFコネクタ 2穴フランジマウント 寸法
SSMA-JHD11の概略寸法 (単位: mm)。
その他のモデル SSMA RFコネクタ オスプラグ 2穴フランジマウント:
用途
高精度マイクロ波信号伝送に最適:
- マイクロ波通信システム
- 測定機器
- 航空宇宙用途
- レーダーシステム
- エレクトロニクス分野
梱包と配送
梱包: 各SSMA RFコネクタフランジマウントコネクタは、安全な輸送を確保するために保護カートンに丁寧に梱包されています。
配送: トラッキング番号付きの信頼できる宅配便サービスを利用しています。
配送: トラッキング番号付きの信頼できる宅配便サービスを利用しています。
注意: その他の類似のフランジマウントSSMA RFコネクタモデルについては、カタログをご確認ください。一部のモデルは在庫がありますが、カタログのモデルはすべて迅速に製造可能です。
