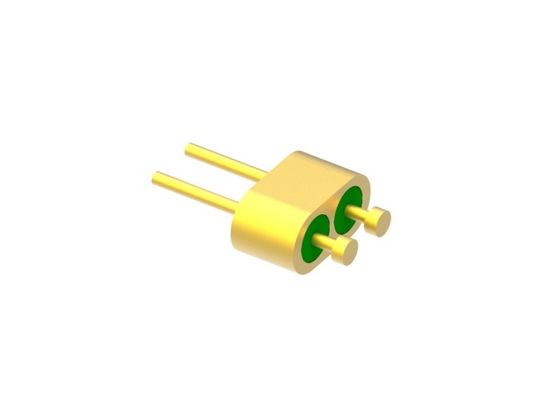

2ピン釘頭直径0.3mmピンガラス-金属気密ヘッダー、金線ボンディング表面MC-1085-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | マルチピン |
|---|---|---|---|
| ピン番号: | 2つのピン | ピン材料: | Kovar 4J29 |
| ガラス材料: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | パッケージ: | ガラスからメタルシール |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
2ピンネイルヘッド直径0.3mmピンハーメチックヘッダー、金線ボンディング表面

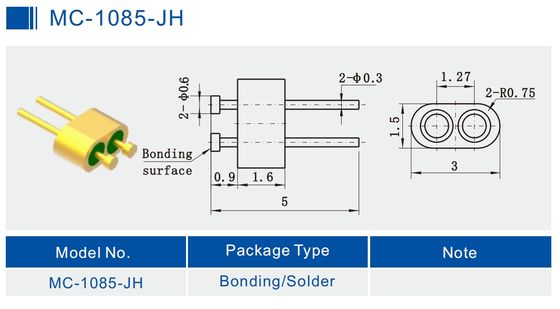

の仕様MC-1085-JH:
| 製品名 | ハーメチックネイルヘッドマルチピンヘッダー |
| インピーダンス | 該当なし |
| タイプ | 2ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラスの色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥100V |
|
気密性 リーク率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃~+260℃ |
導入
ハーメチックガラス-金属シールRF/DCフィードスルー /マルチピンヘッダー/コネクタとも呼ばれますガラス絶縁体。これらは主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率と低誘電損失のガラスを絶縁および支持材料として使用しています。ハウジングと導体は、高温下で焼結されたコバール合金で作られており、表面は金メッキされています。中心導体には、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性があり、信頼性が高く、近年、電子機器製造業界で広く普及しています。
特徴：
-小型
-軽量
-気密性
-安定した品質と高い信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
アプリケーション：
電子パッケージ、電子対抗策、衛星、ミサイル、レーダーなど、軍事、航空電子工学、航空宇宙、自動車分野で幅広く使用されています。SMA、ミリ波製品と併用できます。
利点：
-1.27um金メッキのミリタリーグレード
-厳格な公差管理
-標準およびカスタム設計を選択可能。
-高 費用対効果の高い製品とサービス
-標準サイズの大規模在庫
-カスタム製品の迅速な納期
製品リスト：
| 50Ω RFシングルピンJMシリーズ | はんだ付け、嵌合、ボンディングを選択可能 |
| 50Ω RFシングルピンJM標準シリーズ | はんだ付け、嵌合、ボンディングを選択可能 |
| 50Ω RFシングルピンJM非標準シリーズ | はんだ付け、嵌合、ボンディングを選択可能 |
| DCシングルピンJKシリーズ | はんだ付けとボンディングを選択可能 |
| DCシングルピンJK標準シリーズ | はんだ付けとボンディングを選択可能 |
| DCシングルピンJK非標準シリーズ | はんだ付けとネイルヘッドボンディングを選択可能 |
|
マルチピンヘッダーJMCシリーズ
|
1〜3列で1〜9ピンを選択可能 |
| カスタム寸法 |
幅広い範囲 |
注記：
100,000種類以上の ハーメチックガラス-金属シールコネクタがあります。使用しているコネクタが見つからない場合は、詳細をお知らせください。
