ガラス材料7052用、MC-677-JH、多ピン金メッキ4ピンヘッダー、ハーメチックコネクタ付き
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | マルチピン |
|---|---|---|---|
| ピン番号: | 4ピン | ガラス材質: | 7052,7070 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | ガラスからメタルシール | ブランド名: | ELT(Elite) |
| ODM: | 要件に応じてカスタマイズできます | ||
| ハイライト: | 4ピン金メッキヘッダー,ハーメチックガラスメタルコネクタ,MC-677-JH ガラスシールコネクタ |
||

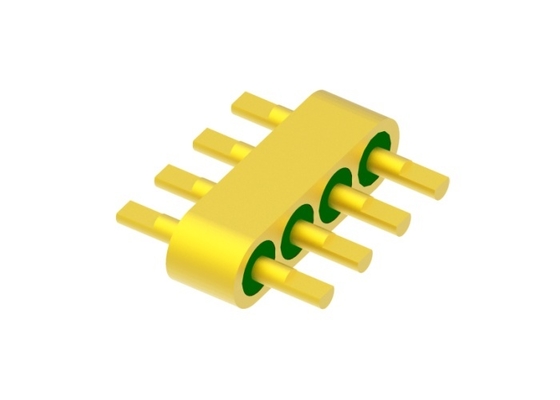

4ピンハーメチック ボンディング面付きマルチピンヘッダー

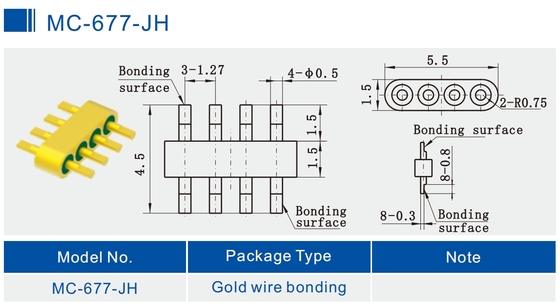

仕様MC-677-JH:
| 製品名 | ハーメチック4 ピンヘッダー ボンディング面付き |
| インピーダンス | 該当なし |
| タイプ | 4ピン |
| 列数 | 1列 |
| 色 | 金メッキ |
| ハウジングおよびピン材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7070タイプ
グリーン
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥100V |
|
ハーメティシティ リークレート |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
-----------------------------------------------------------------------------------------------------------------------------------------
その他のハーメチック4ピンヘッダー
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
はじめに
ハーメチックガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタとも呼ばれます。ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と高信頼性
-内部導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
用途:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、宇宙、自動車分野で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な公差制御
-標準およびカスタムデザインを選択可能。
-高コストパフォーマンスの高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な納品
製品リスト:
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディング選択可能 |
| DCシングルピン JKシリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン JK標準シリーズ | はんだ付け、ボンディング選択可能 |
| DCシングルピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディング選択可能 |
|
マルチピンヘッダー JMCシリーズ
|
1～9ピン、1～3列選択可能 |
| カスタム寸法 |
幅広い |
注意:
当社は100,000種類以上のハーメチックガラス-金属シールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
