ネイルヘッド型気密ガラス - 金属シールコネクタ DCフィードスルー MC-357
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属製のハーメチックシール | メッキ: | 金メッキ |
|---|---|---|---|
| 証明書: | ROHS ISO-9001-2015 | ピン: | シングル |
| 材料: | Kovar 4J29 | ガラス: | 7052,7070 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | ピンチップ: | ネイルヘッド |
| ハイライト: | ネイルヘッドガラスメタルシールコネクタ,ハーメチックDCフィードスルーコネクタ,MC-357 ガラスメタルシール |
||

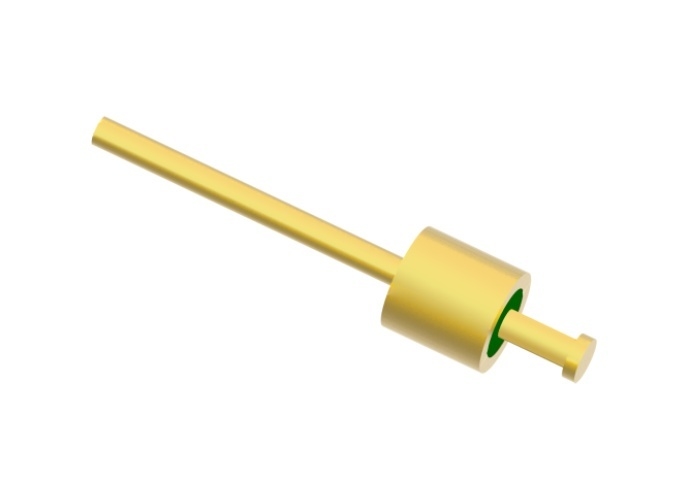

ネイルヘッドハーメチックガラス-メタルシールコネクタ DCフィードスルー
ハーメチック ガラス-メタルシール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主にモジュール間、モジュールとガスシール要件のあるコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電正接のガラスを絶縁および支持材として使用します。ハウジングと導体は コバール合金でできており、高温で焼結され、表面は金メッキされています。センターコンダクタには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
仕様:
| 製品名 | ハーメチックガラス-メタルシール |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプ
グリーンまたはホワイト
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥300V |
|
ハーメチック性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | 単一ピンあたり≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-ハーメチック
-安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、宇宙、自動車分野で幅広い応用範囲があります。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な 公差管理
-標準およびカスタムデザインを選択可能。
-高 コストパフォーマンスの高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な納品

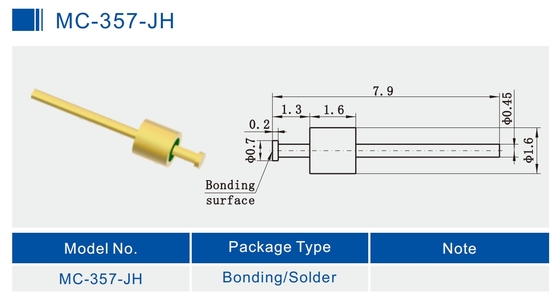

詳細画像
製品リスト: カタログ-ガラス-メタルハーメチックシール.pdf
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DCシングルピン JKシリーズ | はんだ付け、ボンディングの選択肢 |
| DCシングルピン JK標準シリーズ | はんだ付け、ボンディングの選択肢 |
| DCシングルピン JK非標準シリーズ | はんだ付け、ネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMCシリーズ
|
1～9ピン、1～3列の選択肢 |
| カスタム寸法 |
幅広い |
注意:
当社は100,000種類以上の ハーメチックガラス-メタルシールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
