フル半径ガラスから金属シール接続器 封閉式包装のためのRFフィードスルー M3020C
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| ハイライト: | ガラスから金属のシール RF フィードスルー,RF フィードスルー ガラスから金属接続器,M3020C ガラスから金属への接続器 |
||

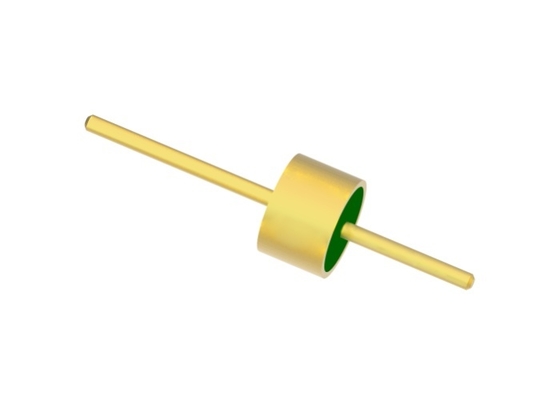

フルラジアス ガラス-金属シールコネクタ RF フィードスルー、気密パッケージ用
フルラジアスガラス-金属シール とも呼ばれますガラス絶縁体。主に、モジュール間、モジュールとgaを持つコンポーネント間で、マイクロ波信号、電力信号、制御信号を伝送するために使用されます。sシーリング要件。これらは、シーリングコンポーネントの中で最も重要なコンポーネントの1つです。
 |
|
誘電率と誘電損失の低いガラスを絶縁および支持材料として使用しています。ハウジングと導体は、高温下で焼結されたコバール合金で作られており、表面は金メッキされています。中心導体には、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年、電子機器製造業界で広く普及しています。
仕様:
| 製品名 | フルラジアス ガラス-金属シール |
| インピーダンス | RF |
| タイプ | シングル |
| ピンチップオプション | フルラジアス |
| プレート | 金メッキ |
| DCフィードスルー | コバール4J29 |
|
ガラス材料
ガラスの色
|
7052または7070
緑または白
|
| VSWR | NA |
|
気密性 リーク率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 耐電圧 | ≥300V |
| 絶縁抵抗 | ≥2000MΩ (シングルピンの場合)、≥1000MΩ (マルチピンの場合) |
| 動作温度 | -65℃~+260℃ |
特徴:
-気密性
-安定した品質と高い信頼性
-小型
-軽量
-金線ボンディング、はんだ付け、嵌合方法を選択可能
アプリケーション:
電子パッケージ、電子対抗策、ミサイル、衛星、レーダーなど、軍事、航空宇宙、航空電子工学、自動車などの分野で幅広く使用されています。SMA、ミリ波製品と併用できます。
利点:
-厳格な公差管理
-標準およびカスタム設計を選択可能
-1.27um金メッキのミリタリーグレード
-標準サイズの大規模在庫
-カスタム製品の短納期
-費用対効果の高い製品とサービス
-標準およびカスタム設計を選択可能
-1.27um金メッキのミリタリーグレード
-標準サイズの大規模在庫
-カスタム製品の短納期
-費用対効果の高い製品とサービス

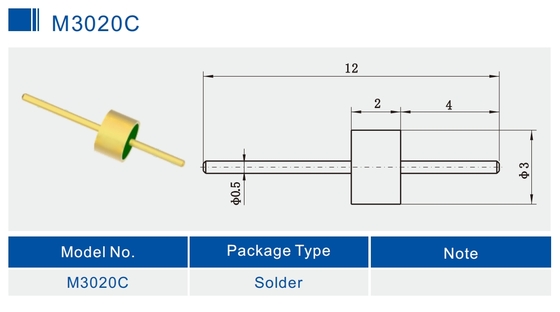

詳細画像
単位：mm
製品リスト: カタログ-ガラス-金属気密シール.pdf
| M3020C | はんだ付け、嵌合、ボンディングを選択可能 |
| 50Ω RFシングルピンJM標準シリーズ | はんだ付け、嵌合、ボンディングを選択可能 |
| 50Ω RFシングルピンJM非標準シリーズ | はんだ付け、嵌合、ボンディングを選択可能 |
| DCシングルピンJKシリーズ | はんだ付けとボンディングを選択可能 |
| DCシングルピンJK標準シリーズ | はんだ付けとボンディングを選択可能 |
| DCシングルピンJK非標準シリーズ | はんだ付けとネイルヘッドボンディングを選択可能 |
|
マルチピンヘッダーJMCシリーズ
|
1〜3列の1〜9ピンを選択可能 |
| カスタム寸法 |
歓迎 |
注:
100,000種類以上の 気密ガラス-金属シールコネクタがあります。使用しているコネクタが見つからない場合は、詳細をお知らせください。
