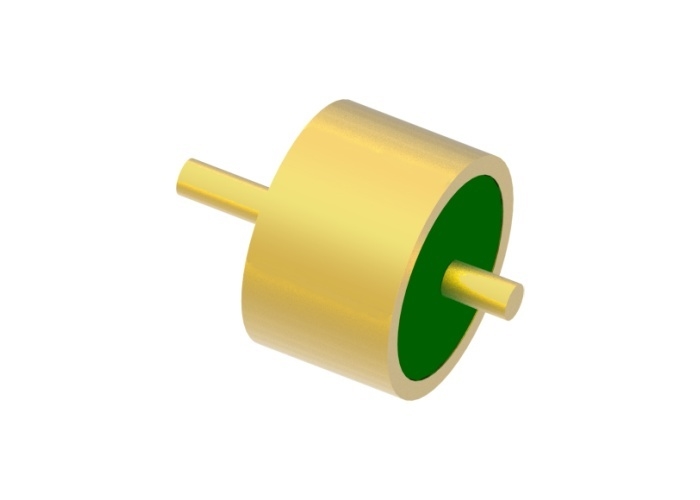

50オームRFシングルピンヘッダー気密ガラス-金属シール M2516-59-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| ブランド名: | ELT(Elite) | Size: | can be customized according to your requirement |
| ハイライト: | 気密シングルピンヘッダー,RFシングルピンヘッダー気密ガラス,M2516-59-JHシングルピンヘッダー |
||
シングルピン 50Ohm RF 気密ガラス - 金属シール、金線ボンディング表面
の仕様M2516-59-JH:
| 製品名 | 気密ガラス - 金属シール |
| インピーダンス | 50Ohm RF |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラスの色
|
7050または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | DC-18GHz |
| VSWR | 1.35 |
| 耐電圧 | ≥500V |
|
気密性 リーク率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃~+260℃ |
特徴：
-小型
-軽量
-気密性
-安定した品質と高い信頼性
-内部導体：金線ボンディング、はんだ付け、および選択可能な嵌合方法
アプリケーション：
電子パッケージ、電子対抗策、衛星、ミサイル、レーダーなど、軍事、航空電子工学、航空宇宙、自動車分野で幅広い用途があります。SMA、ミリ波製品で使用できます。
利点：
-1.27um金メッキのミリタリーグレード
-厳格な公差管理
-選択可能な標準およびカスタム設計。
-高 費用対効果の高い製品とサービス
-標準サイズの大規模在庫
-カスタム製品の迅速な納期

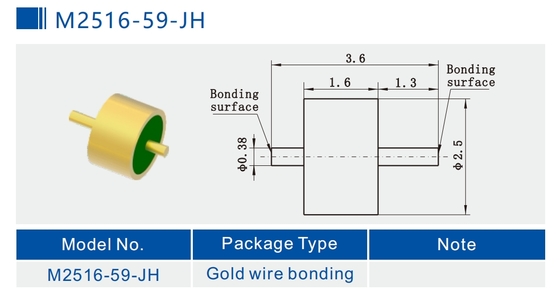

の詳しい画像（mm） M2516-59-JH
気密ガラス - 金属シール RF/DC フィードスルー /マルチピンヘッダー /コネクタとも呼ばれますガラス絶縁体。これらは主に、ガスシール要件のあるモジュールとモジュール、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を送信するために使用されます。これらは、シールコンポーネントで最も重要なコンポーネントの1つです。
低誘電率と低誘電損失のガラスを絶縁および支持材料として使用しています。ハウジングと導体は、高温で焼結されたコバール合金で作られており、表面は金メッキされています。中心導体には、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性があり、信頼性が高く、近年、電子製造業で広く普及しています。
製品リスト：
| 50Ω RF シングルピン JM シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF シングルピン JM 標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF シングルピン JM 非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DC シングルピン JK シリーズ | はんだ付けとボンディングの選択肢 |
| DC シングルピン JK 標準シリーズ | はんだ付けとボンディングの選択肢 |
| DC シングルピン JK 非標準シリーズ | はんだ付けとネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMC シリーズ
|
1〜3列の1〜9ピンの選択肢 |
| カスタム寸法 |
幅広い範囲 |
注記：
100,000種類以上の 気密ガラス - 金属シールコネクタがあります。使用しているコネクタが見つからない場合は、詳細をお知らせください。
