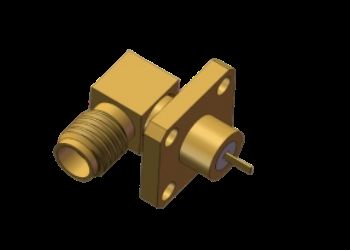

右角SSMAジャック 女性 RF同軸コネクタ 4 ホール フレンズマウント マイクロストリップフラット
|
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | スタイル: | 直角 |
|---|---|---|---|
| モデル: | SSMA-KWFD18 | 周波数範囲: | 0.3MHz～18GHz |
| インピーダンス: | 50Ω | 定格電圧: | 250V |
| DWV: | 750V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | 銅合金、金メッキ | 外部導体: | 銅合金、金メッキ |
| 取付方法: | 4穴フランジマウント | マイクロストリップフラット: | 平面サイズ0.2×φ0.88 |
| スクリュー: | 10-36UNS-2 | 絶縁体: | PTFE |
| 応用: | 衛星通信、電気通信、エレクトロニクス | ||
| ハイライト: | マイクロストリップフラット RF コネクタ,SSMA ジャック RF 同軸コネクタ,4 ホールフランジマウント RF コネクタ |
||
18GHzまで対応した4穴フランジマウント直角SSMA/ミニSMA RF同軸マイクロストリップフラットコネクタ
製品仕様
| 項目 | 値 |
|---|---|
| 製品名 | RA SSMAメスマイクロストリップフラットコネクタ |
| モデル | SSMA-KWFD18 |
| 周波数範囲 | 0.3MHz-18GHz |
| インピーダンス | 50Ω |
| 定格電圧 | 250V |
| 耐電圧 | 750V |
| 絶縁抵抗 | ≥5000MΩ |
| センターコンタクト | 銅合金、金メッキ |
| 外側コンタクト | 銅合金、金メッキ |
| 取り付け方法 | 4穴フランジマウント |
| 絶縁体 | PTFE |
| サンプル | 在庫あり、入手可能 |
製品概要
直角SSMA RFコネクタは、SMAインターフェース規格のコンパクトバージョンで、従来のSMAコネクタの約70%のサイズです。これらのコネクタは以下の特徴を備えています。
- コンパクトなサイズと広い周波数帯域幅
- 優れた機械的および電気的性能
- 要求の厳しいアプリケーションでの高い信頼性
- ねじ接続（10-36UNF-2）
- 特性インピーダンス50Ω
- 最大30GHzまでの周波数動作
インターフェース寸法
SSMA直角4穴フランジマウントSSMA RFコネクタ、マイクロストリップフラット寸法 SSMA-KWFD18 （単位：mm）。
その他のステンレス鋼4穴フランジマウント直角SSMA RFコネクタモデル：SSMA-KWFD61G
用途
高精度マイクロ波信号伝送に最適です。
- マイクロ波通信システム
- 測定機器
- 航空宇宙アプリケーション
- レーダーシステム
- エレクトロニクス分野
梱包と配送
梱包: 4穴フランジマウント直角SSMA RFコネクタは、安全な輸送を確保するために、それぞれ保護カートンに丁寧に梱包されています。
配送: すべての出荷に追跡番号が提供される信頼できる宅配サービスを使用しています。
配送: すべての出荷に追跡番号が提供される信頼できる宅配サービスを使用しています。
注意: その他の類似のフランジマウント直角コネクタモデルについては、当社のカタログをご覧ください。一部のモデルは在庫がありますが、すべてのお客様の要件を満たすために迅速に製造できます。
