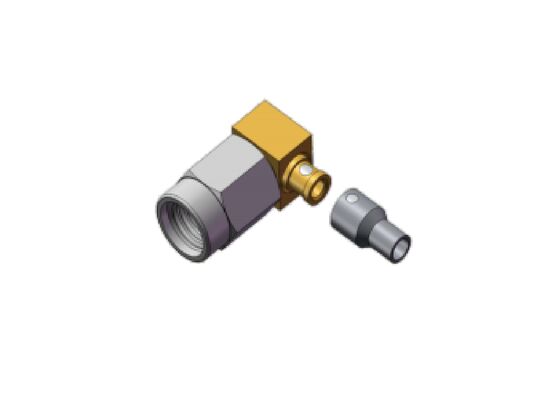

50Ωインペデンス 3GHz 右角 ミニ SMA 男性 SSMA RF 接続器 多コア柔軟ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | モデル: | SSMA-JW2A-1 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～3GHz | インピーダンス: | 50Ω |
| DWV: | 750V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | 銅合金、金メッキ | 外部導体: | ステンレススチール、不動態化 |
| 交尾ケーブル: | フレキシブルケーブル SFF-50-1、SFF-50-1.5-1 | 絶縁体: | PTFE |
| サンプル: | 在庫あり | コネクタスタイル: | 直角 |
| ハイライト: | 50Ω インピーダンス SSMA RF コネクタ,3GHz 直角SMAオスコネクタ,多芯フレキシブルケーブルRFコネクタ |
||
50 Ω 3GHz RA ミニ SMA オス SSMA RF コネクタ嵌合 7 マルチ コア導体フレキシブル ケーブル
最大18GHzの高周波性能
SSMA RF コネクタは、SMA RF コネクタの小型バージョンで、優れた性能特性を維持しながら 30% 小さくなるように設計されています。ネジ付きインターフェイス (10-36UNF-2) と 50Ω の特性インピーダンスを備えたこれらのコネクタは、最大 30 GHz の周波数をサポートします。
主な機能:
- コンパクトな設計 - 標準の SMA RF コネクタより 30% 小さい
- 最大30GHzの広周波数帯域動作
- 要求の厳しいアプリケーション向けの高い信頼性
- 複数の構成で利用可能: ストレート、直角、バルクヘッド、フランジ マウント オプション
- 耐久性を高めるステンレススチール製スクリュースリーブ/バレル
SSMA RF コネクタのインターフェイス
RA Mini SMA SSMA RF コネクタの寸法:
型番：SSMA-JW2A-1（相手ケーブルSFF-50-1、ケーブル外径1.8mm）
型番：SSMA-JW2A-2（相手ケーブルSFF-50-1、ケーブル外径1.8mm）
型番：SSMA-JW3A-1（相手ケーブルSFF-50-1.5-1、ケーブル外径2.55mm）
型番：SSMA-JW3A（相手ケーブルSFF-50-1.5-1、ケーブル外径2.55mm）
アプリケーション
Xi'an Elite Electronics は、次のような要求の厳しい業界向けの体系的な相互接続ソリューションを専門としています。
- 航空宇宙および航空システム
- ナビゲーションおよびレーダー装置
- 通信システム
- 測定器
- エレクトロニクス用途
梱包と配送
各 SSMA RF コネクタは、輸送中の保護を確保するために慎重に梱包されています。
当社は迅速な配達のために信頼できる宅配便サービスを使用し、出荷時にお客様に追跡情報を提供します。
