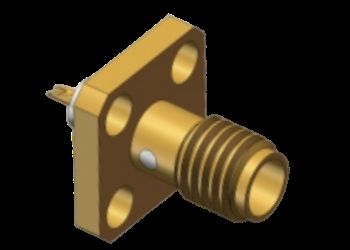

ストレートSSMAメスRF同軸コネクタ 4穴フランジマウントマイクロストリップ はんだカップ付き
|
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | モデル: | SSMA-KFD14 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | インピーダンス: | 50Ω |
| 定格電圧: | 250V | DWV: | 750V |
| 絶縁抵抗: | ≧5000MΩ | 中心導体: | 銅合金、金メッキ |
| 外部導体: | 銅合金、金メッキ | 取付方法: | 4穴フランジマウント |
| 絶縁体: | PTFE | 注記: | はんだカップ付きマイクロストリップ |
| サンプル: | 在庫あり、利用可能 | ||
| ハイライト: | マイクロストリップ RF コアシアルコネクタ,はんだカップRF同軸コネクタ |
||
4ホールフレンズマウント ミニ SMA/SSMA RFコネクタマイクロストライプ溶接杯 18GHzまで 絶縁凸面
製品仕様
| ポイント | 価値 |
|---|---|
| 製品名 | 女性用SSMA RFコネクタ |
| モデル | SSMA-KFD14 |
| 周波数範囲 | 0.3MHzから18GHz |
| 阻力 | 50Ω |
| 定位電圧 | 250V |
| DWV | 750V |
| 断熱抵抗 | ≥5000MΩ |
| 中央指揮者 | 銅合金 金属 |
| 外部導体 | 銅合金 金属 |
| マウント方法 | 4 ホール フレンズ マウント |
| 隔熱器 | PTFE |
| サンプル | 庫存あり,入手可能 |
製品概要
SSMA RFコネクタは,SMAインターフェース標準のコンパクトバージョンで,従来のSMAコネクタの約70%のサイズである.これらのコネクタには:
- 大幅な周波数帯域幅を備えたコンパクトサイズ
- 優れた機械的および電気的性能
- 要求の高いアプリケーションでの高い信頼性
- スレッド付き接続 (10-36UNF-2)
- 特性インパデンス 50Ω
- 30GHzまでの周波数操作
SSMA RFコネクタのインターフェース次元
4 ホールフレンズマウント SSMA RFコネクタソーダーカップでサイズ
SSMA-KFD14モデルの概要の寸法 (単位:mm)
溶接カップの他のモデル
4 ホールフレンズマウント SSMA RFコネクタソーダーカップでサイズ
SSMA RFコネクタ 2 ホールフレンズマウントソーダーカップでサイズ
注記: マイクロストリップと溶接カップ
申請
高精度マイクロ波信号伝送に最適:
- マイクロ波通信システム
- 測定装置
- 航空宇宙の用途
- レーダーシステム
- 電子機器分野
梱包 と 輸送
パッケージ:各SSMA RFコネクタは安全な輸送を確保するために,保護用箱に慎重に梱包されています.
輸送:信頼性の高い宅配便サービスを利用し,すべての出荷に追跡番号が提供されています.
輸送:信頼性の高い宅配便サービスを利用し,すべての出荷に追跡番号が提供されています.
注記:他の類似のSSMA RFコネクタモデルについては,当社のカタログを確認してください.一部のモデルは在庫ですが,カタログのモデルに合わせてすべて迅速に生産できます.
