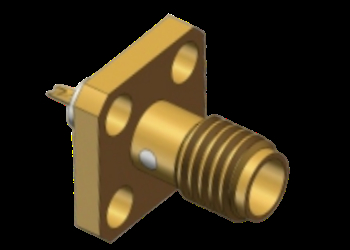

ストレート SSMA 女性 RF コアキスコネクタ 4 ホール フレンズマウント 溶接カップ付きマイクロストリップ
|
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA メスマイクロストリップ コネクタ | モデル: | SSMA-KFD14 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | インピーダンス: | 50Ω |
| 定格電圧: | 250v | DWV: | 750V |
| 絶縁抵抗: | ≧5000MΩ | 中心導体: | 銅合金、金メッキ |
| 外部導体: | 銅合金、金メッキ | 取付方法: | 4穴フランジマウント |
| 絶縁体: | PTFE | 注記: | はんだカップ付きマイクロストリップ |
| サンプル: | 在庫あり、利用可能 | ||
| ハイライト: | マイクロストライプ RF コアキシコネクタ,溶接カップ RF コアキシコネクタ |
||
4穴フランジマウント SSMA / Mini SMA RF同軸コネクタマイクロストリップはんだカップ付き 18GHzまで 絶縁・凸面
製品仕様
| 項目 | 値 |
|---|---|
| 製品名 | SSMAメス マイクロストリップコネクタ |
| モデル | SSMA-KFD14 |
| 周波数範囲 | 0.3MHz-18GHz |
| インピーダンス | 50Ω |
| 定格電圧 | 250v |
| 耐電圧 | 750V |
| 絶縁抵抗 | ≥5000MΩ |
| センターコンタクト | 銅合金、金メッキ |
| アウターコンタクト | 銅合金、金メッキ |
| 取り付け方法 | 4穴フランジマウント |
| 絶縁体 | PTFE |
| サンプル | 在庫あり、入手可能 |
製品概要
SSMAシリーズRF同軸コネクタは、SMAインターフェース規格のコンパクトバージョンで、従来のSMAコネクタの約70%のサイズです。これらのコネクタは以下の特徴を備えています。
- コンパクトサイズと広い周波数帯域幅
- 優れた機械的・電気的性能
- 要求の厳しいアプリケーションでの高い信頼性
- ねじ接続 (10-36UNF-2)
- 特性インピーダンス 50Ω
- 最大30GHzの周波数動作
インターフェース寸法
SSMA 4穴フランジマウント RF同軸コネクタ Mマイクロストリップ はんだカップ付き寸法
SSMA-KFD14モデルの外形寸法 (単位: mm)。
はんだカップ付きのその他のモデル
SSMA 4穴フランジマウント RF同軸コネクタ Mマイクロストリップ はんだカップ付き寸法
SSMA 2穴フランジマウント RF同軸コネクタ Mマイクロストリップ はんだカップ付き寸法
注: はんだカップ付きマイクロストリップ。
用途
以下の高精度マイクロ波信号伝送に最適です。
- マイクロ波通信システム
- 測定機器
- 航空宇宙アプリケーション
- レーダーシステム
- エレクトロニクス分野
梱包・配送
梱包: 各SSMAフランジマウントコネクタは、安全な輸送を確保するために、保護カートンに丁寧に梱包されています。
配送: すべての出荷には追跡番号が付与された信頼できる宅配サービスを利用しています。
配送: すべての出荷には追跡番号が付与された信頼できる宅配サービスを利用しています。
注:その他の類似のフランジマウントコネクタモデルについては、カタログをご確認ください。一部のモデルは在庫がありますが、カタログのモデルはすべて迅速に製造可能です。
