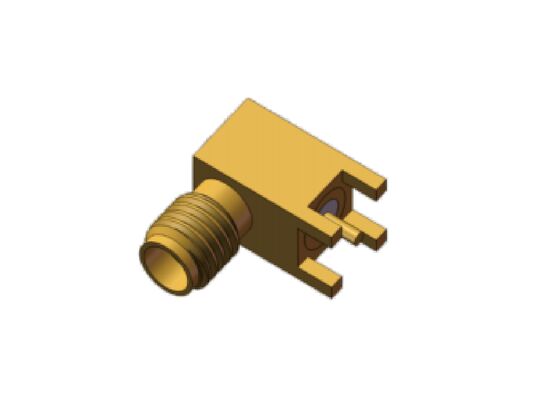

金メッキ真鍮ジャックミニSMAスルーホールPCBはんだ90度SSMA RFコネクタ18GHz 50オーム
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | モデル: | SSMA-KWHD41 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | インピーダンス: | 50Ω |
| DWV: | 750V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | 金メッキ真鍮 | 外部導体: | 金メッキ真鍮 |
| 交尾ケーブル: | CXN3506ケーブル | 絶縁体: | PTFE |
| サンプル: | 在庫あり | ||
| ハイライト: | 金メッキ真鍮SSMA RFコネクタ,90度SMA PCBコネクタ,18GHz 50オームRFはんだコネクタ |
||
ブラスシェル ゴールドプラチング ジャック ミニ SMA パネル マウント SSMA RF コネクタ 18GHz 50ohm
製品紹介
SSMA RFコネクタ (Mini SMA) は,標準的なSMAコネクタより30%小さいコンパクトなソリューションで,高密度マイクロ波およびRFシステムに最適です.10-36UNF-2スレッドインターフェースと50Ωインペデンスで設計SSMA RFコネクタは,要求の高い環境で優れた電気性能と高い信頼性を提供します.直線で利用できます.,右角,壁面,フレンズマウントの配置
主要な特徴:
- コンパクトな設計 - 標準的なSMAコネクタより30%小さい
- 30GHzまでの幅広く周波数帯で動作する
- 要求の高いアプリケーションでの高い信頼性
- 複数の構成で利用可能:直角,直角,壁面,フレンズマウントオプション
- 耐久性を高めるため,ステンレス鋼の螺栓袖/樽
SSMA RF コネクタのインターフェース
RA ミニ SMA ジャック RF コアシアル 孔を通る PCB 溶接マウントコネクタ:
| 技術的な | 材料と仕上げ | ||
| 阻力 | 50オー | 中央指揮者 | 銅合金,金塗装 |
| DWV | 500V | 外部導体 | 銅合金,金塗装 |
| 断熱抵抗 | >5000Mオー | 断熱式ダイレクトリック | PTFE |
| 温度 | 動作温度: -55°C~+125°C 保存温度: -55°C~+125°C | ||
| その他 インデックス | 周波数範囲:0.3MHz~18GHz | ||
モデル番号:SSMA-KWHD41
モデル番号:SSMA-KWHD
隔壁 RA モデルの寸法: SSMA-KYWHD
注: ご希望に応じて,もっと似たモデルを カタログで確認してください.
申請
Xi'an Elite Electronicは,以下を含む要求の高い産業のための体系的な相互接続ソリューションを専門としています.
- 航空宇宙・航空システム
- ナビゲーション・レーダー機器
- 通信システム
- 測定器具
- エレクトロニクスアプリケーション
梱包 と 輸送
SSMA RF コネクタは,輸送中に保護を確保するために注意深くパッケージ化されています.
迅速な配達のために信頼性の高い宅配サービスを利用し,お客様に出荷時に追跡情報を提供します.
類似した製品モデルの追加情報については,私たちのカタログを確認してください.または私たちの販売チームに連絡してください.
