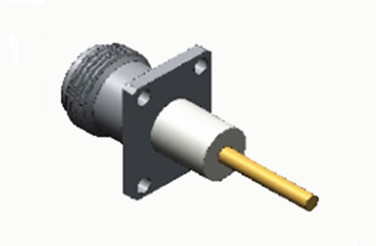

N ブラスマイクロストリップ付きの女性ステンレス鋼4穴フレンズRFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD500G | 性別: | 女性 |
N ブラスマイクロストリップ付きの女性ステンレス鋼4穴フレンズRFコアシアルコネクタ
N型コネクタは精密な設計で,特殊な振動耐性,最適化された電気性能,拡張周波数能力で知られるスレッドコアキサアルインターフェースである.標準モデルでは通常 11 GHz までに対応しますこの汎用的なコネクタは,様々なRFケーブルタイプで信号の完整性を保ち,航空電子機器に広く使用されています.航空宇宙システムマイクロ波通信,デジタルデータ送信,RF機器プラットフォームN型ソリューションを設計し,特定のアプリケーション要件や環境課題に対応しています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

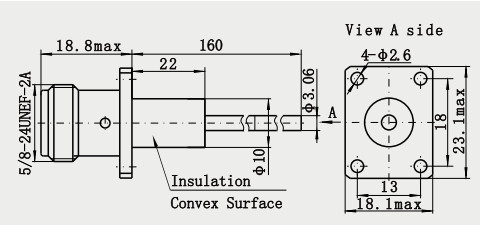

詳細な図
特徴:
1密封と保護:挿入面には密封リング (例えばIP67級) が装備されており,防塵と防水能力があり,屋外や湿った環境に適応できます25.
2耐候性:高温,低温,腐食などの極端な条件下で安定して動作し,長期使用寿命があります.
3. 適応性の広い範囲:様々なRFケーブル (半硬いケーブル,柔軟なケーブルなど) と互換性があり,アダプタを通してSMA,BNC,TNCその他のコネクタで変換できます.マイクロ波装置に適している航空宇宙,レーダー,試験機器,その他の分野245.
4●高電源処理:基地局,送信機,衛星通信など,小型コネクタ (BNCなど) より高い電源容量を持つ高電源RFアプリケーションに適しています.
応用:
1ケーブルテレビネットワーク: 75Ωの同軸ケーブルをトランクス通信 (CATVシステムなど) に接続し,アナログ/デジタル信号伝送をサポートする.
2放送送信機:高電力放送信号に対応するためのFM/UHF送信機のためのRF出力ポート.
3フィルム・テレビ制作:カメラのワイヤレスマイク,ビデオ送信機器 (マイクロ波送信など) を接続する.
4マイクロ波装置:マイクロ波オーブン,RF加熱装置で高電力マイクロ波信号を送信する.
5レーダー検出器:自動車衝突回避レーダー,天気レーダーのためのRFフロントエンド接続.
粒子加速器/核磁共振: 科学研究機器における高周波制御信号またはRFエネルギーの伝送.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
