高性能 N型 女性型 RF コアキシアルコネクタ マイクロストリップ付き
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| VSwr: | ≤13 | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD506 | 阻力: | 50Ω |
| ハイライト: | N型マイクロストライプRFコアシアルコネクタ,N型 女性型 RFコネクタ,N型RFコアシアルコネクタ |
||

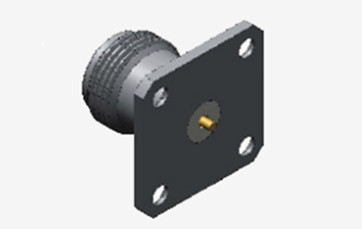

高性能 N型 女性型 RF コアキシアルコネクタ マイクロストリップ付き
Nシリーズコネクタは,MIL-C-39012規格に従って設計および製造され,介電媒として空気を利用するスレッド接続を特徴としています.11GHzまでの周波数で 優れた電気性能を 提供しています私たちの会社の精密コネクタは 18 GHz の周波数に達し,様々な種類の電波ケーブルと互換性があります.高い信頼性航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル通信,マイクロ波測定さらに,N型コネクタは,試験器具で広く使用される試験インターフェースコネクタとして使用されます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |
特徴
| 黄金製 |
| サブミニチュア |
| DCから40GHz |
| コンパクトサイズ |
| 押す式またはスナップ式コップリング |
| 完全放出,限られた放出,スムーズな穴 |
| PCBとケーブルマウントコネクター |
| 男性と女性,直角と右角の選択 |
| 柔らかいケーブルと半硬いケーブルの両方のケーブルマウントバージョン |
| 標準型と密閉型,フレンズマウントとスレッドインマウントの選択 |

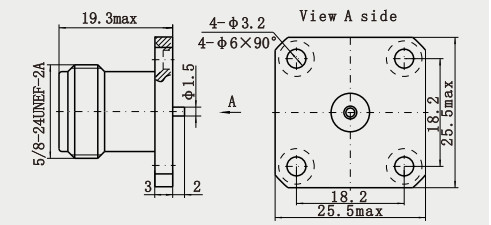

詳細な図
特徴:
1高度な遮蔽性:通常は金属材料で作られ,電磁性遮蔽性能が良好です.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
2耐久性: 特殊な処理と試験の後,厳しい環境条件 (高温,低温,湿度など) で安定して動作できます.) 寿命も長い.
3良好な互換性:半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルと互換性があり,実用的なアプリケーションでより広く適用できます.
応用:
1互換性:半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルに互換性があり,実用的なアプリケーションでより広く適用できます.
2外観の多様性:形状は直角型または直角型および4穴フレンズ型,プレスイン型,スペースター型,2穴パネル型に分かれます.4孔パネルタイプまたは無負荷タイプおよびその他のスタイル異なるアプリケーションシナリオの設置ニーズを満たすことができます.
3高度な遮蔽性:通常は金属材料で作られ,電磁性遮蔽性能が良好です.信号伝送に対する外部電磁気干渉の影響を効果的に防ぐことができる.
製品カタログ
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
