500 サイクル 耐久性 BMA ステンレス ステンレス ステンレス ステンレス ステンレス ステンレス
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | BMA RF コネクタ | 塗装: | めっきされるニッケルを被せなさい/金 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | ステンレス鋼 | 設計基準:: | IEC 1169-33 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | IEC 1169-33 RF コアキシアルコネクター,500 サイクル 耐久性 RF コアキシアルコネクター,マイクロストライプ設計 RFコアシアルコネクタ |
||

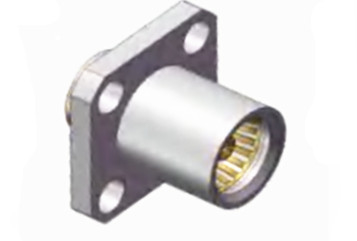

BMA ステンレス ステンレス ステンレス ステンレス ステンレス
BMAシリーズコネクタは,IEC1169-33規格に従って開発および製造され,信頼性の高い接触と強化された電気性能を保証する新しいスプリングプレート設計を誇っています.これらのコネクタは,軸性および半径性浮遊能力のユニークな利点を提供しています接続点と軽量構造の間の距離が最小で,シャシーとキャビネット内のブラインドペアリングアプリケーションに最適です.このようなアセンブリのためのモジュール接続に広く使用されています,BMAシリーズは国際同型と交換可能で,迅速な接続と解離を容易にする.彼らはしばしば,無線機器や機器に同軸ケーブル接続を確立するために使用されます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,不?? 鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1ブラインドスライドイン接続:このタイプの接続は便利で迅速であるだけでなく,スレッド接続によって引き起こされる不便や問題を回避します.狭いスペースで糸を締めくくることなど糸の磨きや松散により不確実な接続のリスクを軽減します
2高度な標準化:BMAコネクタは,設計と製造に関する関連する国際基準と規範に従います.異なる製造者によって製造されたBMAコネクタ間の良好な互換性と互換性を確保する製品に多用性や互換性を有します.
適用:
試験・測定器具
1.スペクトル解析器:スペクトル解析器は,信号のスペクトル特性を測定するために使用されます.その入力と出力ポートは,試験および試験ケーブルの下の機器を接続するためにRF同軸接続を使用する必要があります..BMA女性マイクロストライプRF同軸コネクターは,スペクトル分析機の測定精度を向上させるために,良い信号マッチングと低損失を提供することができます.
2ベクトルネットワーク解析器:ベクトルネットワーク解析器は,分散パラメータ,インペダンスのようにネットワークパラメータを測定するために使用されます.試験対象のネットワークを試験器具に接続するためにRF同軸接続器が必要です..BMA女性マイクロストライプRF同軸接続器は安定した信号伝達と正確な測定結果を提供します.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
