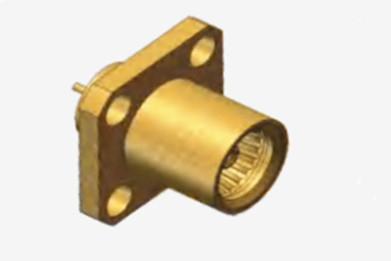

ブラス BMA 女性 4 穴 フレンズ 高性能 RF コアキシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | BMA RF コネクタ | 塗装: | めっきされるニッケルを被せなさい/金 |
|---|---|---|---|
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 材料: | 青銅 | 設計基準:: | IEC 1169-33 |
| タイプ: | ストレート | 性別: | 女性 |
| ハイライト: | 高性能RFコアシアルコネクタ,真鍮RFの同軸コネクタ,4穴のRFコアシアルコネクタ |
||
ブラス BMA 女性 4 穴 フレンズ 高性能 RF コアキシアルコネクタ
BMAシリーズは,IEC1169-33規格に準拠して精巧に設計され製造されたブラインドマットコネクタです.信頼性の高い接続と 強化された電気性能を保証しますこのコネクタの主要な利点は,各接触点との間の最小限のクリアランスと軽量な設計により,軸間および半径間を浮く能力にあります.ブラインドペアリングを要するアプリケーションに最適化.
BMAシリーズは,シャシーキャビネリーのモジュール式接続に広く使用されており,国際的な同類と互換性があり,迅速な接続および解除手順を可能にします.これらのコネクタは,無線周波数機器や高度な機器内の同軸ケーブルリンクを確立するために一般的です高い周波数通信の設定における彼らの汎用性と信頼性を強調します.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

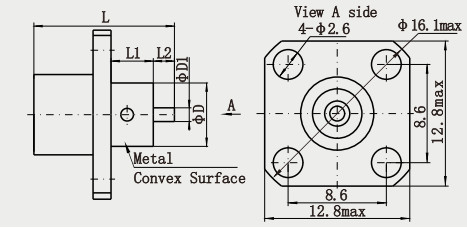

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,不?? 鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1小サイズ: 超コンパクトなブラインドプラグとスライドインデザインにより,他の伝統的なRF同軸接続器と比較して,そのサイズは小さい.特に空間が限られた場所での使用に適しています現代の通信機器に高密度の統合領域などです.
2信頼性の高い接触:良い電気接続を保証し,接触抵抗を軽減し,信号伝達の安定性と精度を保証し,信号損失と反射を減らすことができます.
3. 優れた機械的および電気的性能: 機械的強度と安定性が良好で,一定の物理的ストレスと環境変化に耐えることができます. 同時に,優れた電気性能高い隔熱抵抗,強い電解電阻電圧,低電圧VSWRなど,高周波信号の伝送品質を効果的に保証することができます.
適用:
1ベースステーションの構築:モバイル通信のベースステーションでは,BMA女性マイクロストライプRF同軸コネクタが,パワーアンプなどのベースステーション内のさまざまなRF機器を接続するために使用されます.,フィルター,アンテナなどで 信号の安定した送信と設備の効率的な動作を保証します信頼性の高い電気性能と機械的な安定性,ベースステーションの長時間および高負荷作業の要件を満たすことができます.
2マイクロ波通信システム: マイクロ波通信システムでは,コネクタを使用して,マイクロ波トランシーバーモジュール,ミキサー,マイクロ波信号の伝送と処理を実現するためのカップラーおよび他のマイクロ波装置.
3. 衛星通信 地球ステーション: 衛星通信システムでは,BMA 女性マイクロストライプ RF 同軸接続器が地球ステーションのRF フロントエンドデバイスを接続するために使用されます.低騒音増幅器などアップ・ダウン変換器,アンテナフィッダーなど,また,衛星通信に関連する他の機器,受信および送信された衛星信号の品質を確保するために.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
