高性能BMAブラス女性マイクロストライプ RFコアシアルコネクタ

大画像 : 高性能BMAブラス女性マイクロストライプ RFコアシアルコネクタベストプライス

商品の詳細:

Place of Origin:	China
ブランド名:	ELT (Elite)
証明:	ISO-9001-2015
Model Number:	BMA-KFD14

お支払配送条件:

Minimum Order Quantity:	100
価格:	negotiable
Packaging Details:	Standard Export Carton
Delivery Time:	Within 5-7 workdays(for stocks)

詳細製品概要

Product name:	BMA RF Conector	Plating:	Nickel / Gold Plated
Durability:	500 Cycles	Contact material:	Brass, BeCu
Material:	Brass	Design Standard::	IEC 1169-33
Type:	Straight	Gender:	Female
ハイライト:	優れた接続性 RF コアキシアルコネクタ , 高性能RFコアシアルコネクタ , BMA ブラス RF コアキシアルコネクタ

高性能BMAブラス女性マイクロストライプ RFコアシアルコネクタ

BMAシリーズは,厳格なIEC1169-33規格に準拠して精巧に設計され製造された洗練されたブラインドマットコネクタです.革新的なスプリングプレートデザインを誇っています.,これらのコネクタは,揺るぎない接触信頼性を保証し,例外的な電気性能を示しています.主な利点は,軸間および半径間浮遊能力にあります.交尾点間の空間要求を最小限に抑え,軽量な構造シャシーキャビネットのアプリケーションにシームレスな統合に最適です.

シャシーキャビネットモジュールに広く採用されているBMAコネクタは,国際的な同類と交換可能であり,迅速な接続と解除を容易にする.彼らは,無線機器や高度な器具の中に同軸ケーブルを安全に接続する上で優れています高い周波数通信の設定における運用効率と汎用性を向上させる.

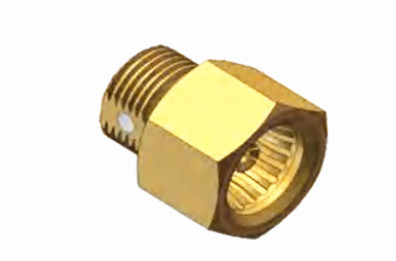

高性能BMAブラス女性マイクロストライプ RFコアシアルコネクタ 0

仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.

電気特性
阻力	50オム
周波数範囲	DC~18GHz
定位電圧	250 VRMS (海面上限)
ダイレクトリック電圧抵抗	1000 VRMS (海面上限)
断熱抵抗	≥5000MOhm
接触抵抗	外導体	≤2.0mOhm
	中央導体	≤0.5mOhm
VSMR	≤13

製品詳細

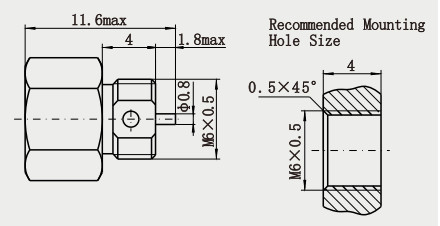

高性能BMAブラス女性マイクロストライプ RFコアシアルコネクタ 1

材料と機械特性
中央指揮者	男性/プラグ	青銅	黄金製
	女性/ソケット	Sn-Pブロンズ	黄金製
回復力連絡	ベリリウムブロンズ		ニッケル付
シェル / ハウシング	銅,ステンレス鋼		ニッケル付
隔熱器	PTFE
封印リング	シリコンゴム
耐久性	500サイクル

RoHS に準拠する	そうだ
交尾サイクル	500サイクル
連絡保持	10N分
キャベルの保持	100N分
交尾力	0.6N 最大
離合力	0.6 N 最大

環境仕様:

動作温度	-55から155°C
IP 評価 (マッチ)	IP64

特徴:

1小サイズ:BMAコネクタは超コンパクトな設計で,SMAシリーズのプッシュイン形式であり,比較的小さいサイズで,スペースが限られているアプリケーションで使用するのに適しています.

2. 信頼性の高い接触: BMAコネクタは盲目スライド接続があります. 完全にアライナインされていない場合,ペアリングを達成するためにプラグの圧力を介してジャックに押すこともできます.信頼性の高い接続を達成するために,さらにユニークな構造設計を通して.

3優れた機械的および電気的性能:BMAコネクターは,内側と外側の電導体間の接触抵抗が低く,絶縁抵抗が高く,VSWRが低く,信号伝送の安定性と信頼性を保証できる.

適用:

1通信フィールド:

基地局の建設において信号の送信と受信を実現し,通信ネットワークの安定した動作を確保するために,様々なRF機器とアンテナシステムを接続するために使用されます.例えば,5Gベースステーションでは,BMAコネクタを使用して異なるモジュールとコンポーネントを接続し,高周波および高速データ送信要件を満たすことができます.
携帯電話,ウォーキー・トッキーなど,ワイヤレス通信機器の内部接続に適しています.制限されたスペースで信頼性の高いRF信号接続を実現し,機器の通常の通信機能を保証することができます.
2レーダーシステム:

段階配列レーダーシステムでは,BMAコネクターは,アンテナ配列,送信機/受信機モジュール,信号処理回路など,レーダーの様々なコンポーネントを接続するために使用できます.レーダーシステムの高性能と信頼性を確保するブラインドプラグとスライド・インの接続方法は,複雑なレーダー構造における迅速かつ正確な接続操作を容易にする.
レーダーシステムのモジュール化された接続によりレーダー整備とアップグレードが容易になり,レーダーシステムの柔軟性と拡張性が向上します.

注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
