BMA 女性不?? 鋼ホウジングフレンズ 座標 RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | フレンズマウント RF コアキシアルコネクタ |
||

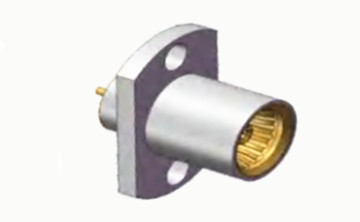

BMA 女性不?? 鋼ホウジングフレンズ 座標 RF同軸接続器
BMAシリーズは,IEC1169-33規格に準拠して細心の注意を払って製造されたブラインドマットコネクタのカテゴリーです.革新的なスプリングプレートデザインによって区別されます.これらのコネクタは信頼性の高い接触を保証し,強化された電気特性を示していますこのコネクタの主要な利点は,軸間と半径間を浮かせることができ,個々のコネクタ間の距離が最小で,軽量性があることにある.シャシーキャビネット内のブラインドペアリングアプリケーションに適しているシャシーキャビネットの組み立てのためのモジュール接続に広く使用されているBMAシリーズは,国際的な同類と互換性を提供し,迅速な関与と解除を容易にする.彼らは,無線機器や機器内の同軸ケーブルを接続する際に一般的です.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |

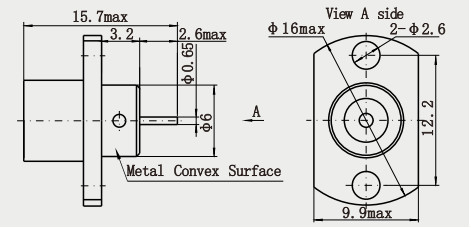

製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,不?? 鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1耐久性:長時間機械的な使用寿命,一般的に少なくとも500倍のプラグと脱出に耐えることができます.より高い耐久性のある高品質の製品もあります.
2コンパクトサイズ:BMAコネクタは小型プッシュインコネクタで,コンパクトサイズで,スペースが限られた機器に適しています.
環境への適応性
3温度範囲:通常 -55°C~+125°C,さらに広い温度範囲で動作し,様々な厳しい環境条件に適応できます.
4振動と衝撃耐性:良質な振動と衝撃耐性は,強い振動と極端な温度条件でも安定した接続性能を維持することができます.航空宇宙に適している,その他の分野.
適用:
1試験・測定器具: 通常は,ベクトルネットワーク分析器具,スペクトル分析器具,信号生成器具など,試験対象の試験器具と機器を接続するために使用されます.この試験・測定装置では試験結果の正確性と信頼性を確保するために,BMA女性マイクロストライプコネクタが正確な信号接続を提供できます.
2他の分野:また,いくつかの小型化された電子機器やマイクロ波コンポーネントでも幅広い用途があります.例えば,マイクロ波増幅器,ミキサー,フィルターおよび他のマイクロ波装置マイクロ波信号の処理と送信を実現するために,異なる回路モジュールを接続するために使用されます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
