BMA メス・ブラス・バルチード マイクロストリップ RF コアキシアル・コネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| ハイライト: | マイクロストリップ RF コアシアルコネクタ,女性製の銅製RFコアシアルコネクタ,BMA RF コアキシアルコネクタ |
||

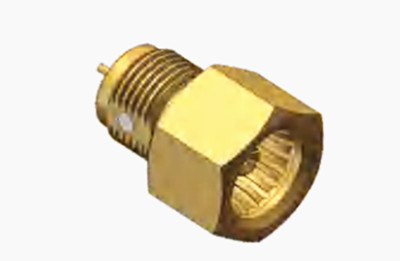

BMA メス・ブラス・バルチード マイクロストリップ RF コアキシアル・コネクタ
BMAシリーズは,IEC1169-33規格に準拠して細心の注意を払って製造された盲目マットコネクタのカテゴリを表しています.これらのコネクタは信頼性の高い接触を保証し,強化された電気特性を示しています主要な利点は,各コンタクト間の距離が最小で,軽量な構成により,軸間および半径間を浮く能力にあります.ブラインド・ペアリングで使えるのに最適です.
BMAシリーズは,シャシーキャビネットのモジュール式接続に広く使用されており,国際的な同類と交換可能であり,迅速な接続と解除手順を容易にする.これらのコネクタは,無線機器と計器の領域で一般的です信頼性の高いコアキシアルケーブルの接続を確立するために使用されます
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50オム | |
| 周波数範囲 | DC~18GHz | |
| 定位電圧 | 250 VRMS (海面上限) | |
| ダイレクトリック 電圧抵抗 | 1000 VRMS (海面上限) | |
| 断熱抵抗 | ≥5000MOhm | |
| 接触抵抗 | 外導体 | ≤2.0mOhm |
| 中央導体 | ≤0.5mOhm | |
| VSMR | ≤13 | |
製品詳細
| 材料と機械特性 | |||
| 中央指揮者 | 男性/プラグ | 青銅 | 黄金製 |
| 女性/ソケット | Sn-Pブロンズ | 黄金製 | |
| 回復力 連絡 | ベリリウムブロンズ | ニッケル付 | |
| シェル / ハウシング | 銅,不?? 鋼 | ニッケル付 | |
| 隔熱器 | PTFE | ||
| 封印リング | シリコンゴム | ||
| 耐久性 | 500サイクル | ||
| RoHS に準拠する | そうだ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 0.6N 最大 |
| 離合力 | 0.6 N 最大 |
環境仕様:
| 動作温度 | -55から155°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1. 接続方法:一般的な溶接タイプ,スナップタイプなど. 溶接接続は堅牢で信頼性があり,長期使用に適しています. スナップタイプは,すぐに挿入し,取り除くことが簡単です.シーンの頻繁な接続と切断に適しています.
2. 保持力: 接続器が簡単に解散したり,例えば,使用過程で落ちないようにするために,センターピンの保持力がよりよい.BMAコネクタの中枢ピンが 20N以上の保持力を持っている場合.
3耐久性:長時間機械的な使用寿命,一般的に少なくとも500倍のプラグと脱出に耐えることができます.高品質の製品はより耐久的です.
4コンパクトサイズ:BMAコネクタは小型プッシュインコネクタで,コンパクトサイズで,スペースが限られた機器に適しています.
適用:
1通信フィールド:通信基地局では,高周波信号の送信を実現するためにRFモジュール,アンテナおよび他の機器を接続するために使用されます.その良き電気性能と機械的安定性は,通信信号の安定した送信を確保することができます信号損失と干渉を削減し,通信品質を向上させる.
2レーダーシステム:レーダーシステムでは,送信機,受信機,アンテナなどのレーダーのさまざまなコンポーネントを接続してマイクロ波信号の送信を実現するために使用できます.レーダーシステムとして,高い信頼性と信号伝送の安定性が必要です.BMAの女性マイクロストリップコネクタの小サイズ,軽量,優れた電気性能,抗振動および抗衝撃能力により,レーダーシステムの厳格な要件を満たすことができます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
