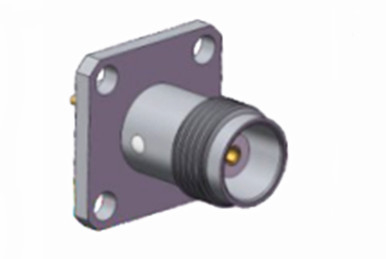

高性能TNC女性型ヘルメティック直線RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | ヘルメティック直射RFコアシアルコネクタ,PCB アプリケーション RF コアキシアルコネクター |
||
高性能TNC女性型ヘルメティック直線RFコアシアルコネクタ
TNCシリーズは,BNCコネクタのスレッド進化を代表し,スクリュースレッドペアリング機能が特徴です.DCから11GHzのスペクトル全体で均一な50オムインピーダンスを提供しますTNCコネクタには2つのバリエーションがあります.標準と逆極性です.費用対効果の高い鋳造材料と鋳造材料から作られているにもかかわらず,工業用製品や高級製品の性能に合致しない可能性がありますTNCコネクタは,アンテナ接続で一般的に使用され,航空電子,通信,および様々な産業分野で広範なアプリケーションを見つけます.逆極性とTNCコネクタの75オムバージョンも利用可能.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |

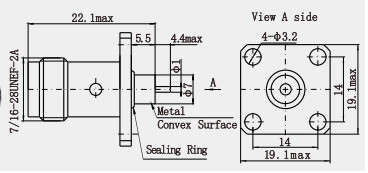

詳細な図
特徴:
環境への適応性
高品質の材料:通常は銅または不?? 鋼で作られ,表面は耐腐蝕性を向上させ,使用寿命を延長するためにニッケル塗装または金塗装されることがあります.いくつかのコネクタも防水です防塵性,その他の特性があり,屋外や厳しい環境に適しています.
広い温度範囲:通常,作業温度範囲は広い.例えば,一部のコネクタは, -65 °C~+165 °Cの温度範囲で正常に動作することができる.異なる環境での使用のニーズを満たす.
適用:
1位置付けと監視フィールド
衛星ナビゲーション測定アンテナ:多くの屋外シナリオでは,地質地図,海洋調査,地震監視,橋変形監視など,TNCコネクターは,衛星ナビゲーション測定アンテナと外部装置を接続する.無線信号を送信し,電力を供給し,センチメートルレベルの精度測定と位置付けを実現することができます.
2航空宇宙分野
航空管制システム: 航空通信の正確性と信頼性を確保するために関連する無線機器の接続に使用される.航空機の安全飛行と空中交通管制の円滑性を確保するため.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
