TNC 女性 4 穴 フレンズ RF マイクロストリップ付き同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 設計基準: | IEC 60169-17 |
| 材料: | ニッケル付 | タイプ: | ストレート |
| ハイライト: | 4穴のフランジ RFコアシアルコネクタ,TNC 女性 RF 同軸接続器,マイクロストリップ RF コアシアルコネクタ |
||

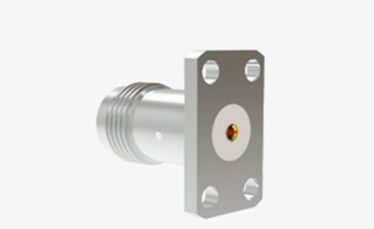

TNC 女性 4 穴 フレンズ RF マイクロストリップ付き同軸接続器
TNCシリーズの製品は基本的にBNCコネクタのスレッドアダプテーションで,安全な交配のためにスクリュースレッドによって認識されます.防水RFコネクターは,DCから11GHzの周波数範囲内で安定した50オームのインピーダンスを確保し,機能します.TNCコネクタの2つの主なタイプは標準と逆極性である.主にダイ・キャストおよび鋳造材料で製造されているこれらの手頃な価格のコネクタは,様々な商業用途に理想的です.性能が工業レベルや高性能レベルに達していないにもかかわらずTNCコネクタの逆極度と75オムバージョンも利用可能である.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
| 周波数範囲 |
DC~4GHz
|
|||
|
阻力
|
50Ω | |||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| キャベルの保持 | 100N分 |
| 連絡保持 | 10N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |
特徴:
信頼性の高い機械性能
1固い接続: ロープ接続の使用は,他の接続器と比較して,より高い接続信頼性を持ち,一定の程度の緊張とトルクに耐えることができます.松くしたり 落ちたりしない安定した接続を維持することができます.
2振動と衝撃に耐性: 良質な抗振動性能,航空機,航空宇宙,レーダー検出および他の振動がより強い場合に適しています.通常の作業の厳しい機械環境で接続の故障や信号の中断などの問題による振動とショックを効果的に軽減します.
適用:
1ケーブルテレビシステム:ケーブルテレビシステムでは,TNCアダプタを使用してケーブルテレビフロントエンド機器に接続できます.テレビ信号の送信と配送を実現するために,利用者の視聴ニーズを満たす配送ネットワークとユーザー端末.
2放送塔:放送塔では,トランスミッターを接続するためにTNCアダプタを使用します.視聴者や聴衆のために高品質の番組コンテンツを提供するために,テレビとラジオ信号を送信するアンテナとフィッダーシステム.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
