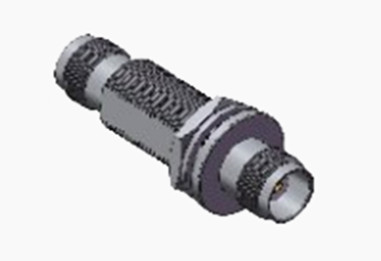

ストレートTNC 女性から女性へ RFニッケル付 RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 設計基準: | IEC 60169-17 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| タイプ: | ストレート | 適用する: | RF |
| 性別: | 女性に女性 | ||
| ハイライト: | まっすぐなrfの同軸コネクタ,女性RFの同軸コネクタ,ニッケルはRFの同軸コネクタをめっきした |
||
ストレートTNC 女性から女性へ RFニッケル付 RFコアシアルコネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバリエーションであり,スクリュースレッドペアリングメカニズムによって区別されます.これらのミニチュア,スレッド,防水装置は,一貫した 50 Ohm のインピーダンスを維持し,DC から 11 GHz の周波数範囲内で動作します.. TNCコネクタには2つの種類があります:標準と逆極性.通常,鋳造部品と鋳造部品から作られています.これらのコスト効率の良いコネクタは,工業標準や高品質基準に満たない性能にもかかわらず,様々な商業用途に適しています.TNCコネクタはアンテナ接続に広く使用され,航空電子,通信,および一般産業部門で多様なアプリケーションがあります.逆極性と75オームのTNCコネクタのバリエーションも利用できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

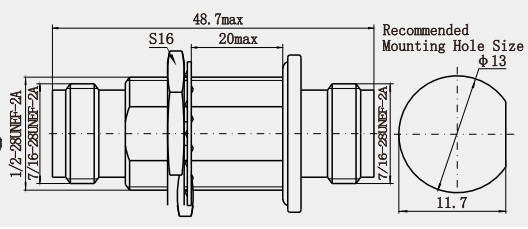

詳細な図ストレートTNC 女性から女性へ RFニッケル付 RFコアシアルコネクタ:
単位: (mm)
特徴:
良質な電気性能
1TNCアダプタの動作周波数範囲は通常0〜11GHz,またはそれ以上で,様々な高周波信号伝達のニーズを満たします.異なる通信シナリオに適しています.
低VSWR:電圧VSWRはコネクタの伝送性能を測定するための重要な指標の一つであり,TNCアダプターの直線構造と曲線構造はそれぞれ低VSWRを持っています.信号の反射損失が送信過程で少ないことを意味します.信号をより効率的に送信できます
2安定した特性インペダンス:その特性インペダントは一般的に50Ωで,一般的な同軸ケーブルと互換性があり,信号伝達の安定性と精度を保証することができます.
信頼性の高い機械性能
わかった適用:
コミュニケーション分野
1ワイヤレス通信ベースステーション:ワイヤレス通信ベースステーションでは,安定した信号伝送を確保するために,異なるRFデバイスとアンテナを接続するためにTNCアダプタを使用することができます.,基地局機器をアンテナに接続することで,効率的な無線信号の送信と受信を実現し,通信ネットワークのカバーと信号の質を向上させる.
2マイクロ波通信システム: マイクロ波通信システムでは,TNCアダプタを使用して,波導線や同軸ケーブルなどの異なる伝送線を接続します.また,電源増幅器などのマイクロ波装置マイクロ波信号の伝送と処理を実現し,マイクロ波通信システムの正常な動作を確保するために,ミキサー,フィルター,など.
3衛星通信の地上駅: 衛星通信の地上駅では,TNCアダプタは,衛星通信の安定性と信頼性を確保するために信号のアップロードとダウンロードを実現するために,地上機器と衛星通信アンテナを接続するために使用できます..
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
