IEC 60169-17 設計規格ストレート TNC 男性から女性へ RF アダプターコアシアルコネクタニッケル付

大画像 : IEC 60169-17 設計規格ストレート TNC 男性から女性へ RF アダプターコアシアルコネクタニッケル付ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT (Elite)
証明:	ISO-9001-2015
モデル番号:	TNC-JFK

お支払配送条件:

最小注文数量:	100PCS
価格:	negotiable
パッケージの詳細:	標準輸出箱
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	T/T,ウェスタンユニオン,L/C
供給の能力:	100月に1000個

詳細製品概要

製品名:	TNCのケーブルコネクタ	塗装:	ニッケル付
阻力:	50Ω	耐久性:	500 サイクル
接触材料:	黄銅、BeCu	材料:	青銅
設計基準::	IEC 60169-17	タイプ:	ストレート
ハイライト:	ニッケル付RFアダプター同軸接続器 , 直線 TNC RF アダプターコアシアルコネクタ

高性能 TNC 男性から女性へ RF アダプターコアキシアルコネクタニッケル付

TNCシリーズは,BNCコネクタのスレッド付き変種で,安全なスクリュースレッドペアリングメカニズムで注目されています.防水コネクターは,一貫した50オムインピーダンスを確保し,DCから11GHzの周波数帯に合わせています標準および逆極性バージョンで利用可能で,TNCコネクタは,ダイ・キャストおよび鋳造材料から作られ,商用アプリケーションのための手頃な価格と十分な性能を提供しています.アンテナ接続に広く使用されるまた,75オッム型と逆極度オプションは,その汎用性をさらに拡大する.

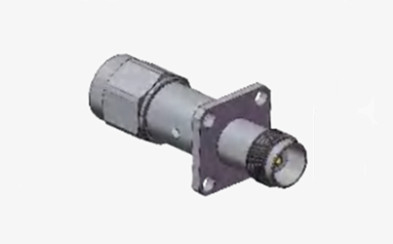

IEC 60169-17 設計規格ストレート TNC 男性から女性へ RF アダプターコアシアルコネクタニッケル付 0

注:モデルの特異データは,製品仕様表のデータに基づいています.

電気特性
阻力	50Ω
周波数範囲	DC~4GHz
定位電圧	2500VRMS (海面上限)
ダイレクトリック電圧抵抗	750VRMS (海面上限)
断熱抵抗	≥2000MΩ
接触抵抗	外導体	≤6mΩ
	中央導体	≤1.5mΩ
VSMR	≤13

メカニカル仕様

設計基準	IEC 60169-17
RoHS に準拠する	そうだ
センターの連絡先の終了	クリップ
外部連絡の終了	クリップ
交尾サイクル	500サイクル
連絡保持	10N分
キャベルの保持	100N分
交尾力	13.6N 最大
離合力	13.6N 最大

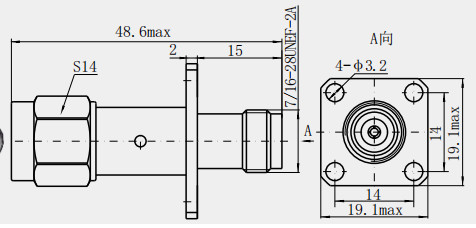

詳細な図

IEC 60169-17 設計規格ストレート TNC 男性から女性へ RF アダプターコアシアルコネクタニッケル付 1

特徴:

1. 高回帰損失:通常,高回帰損失 (反射損失) を伴い,信号反射を効果的に防止し,信号の干渉と歪みをさらに軽減し,信号伝送品質を改善します.
2. 良い隔熱阻抗と電圧耐える能力: 高い隔熱阻抗と電圧耐える能力があり,通常1500Vの電圧耐える能力があります.高電圧環境下での安定な動作に適している.
3低VSWR:通常は低VSWRで,コネクタ内の信号伝達の安定性と一貫性を確保する.

適用:

試験・測定場

1. RF試験機器:TNCアダプタは,RF信号の試験および測定において接続部品として一般的に使用されます.例えば,信号発生器を接続し,試験装置またはアンテナを搭載したスペクトル解析機およびその他の試験機器周波数,電源,VSWRなどのRF信号のパラメータを正確に測定するためにTNCアダプタの低損失および高返回損失特性により,試験結果の正確性と信頼性が保証されます..
2ネットワーク解析器:ネットワーク分析器は,RFネットワークの散乱パラメータとインピーダンスの特性等を測定するために使用されます.TNCアダプタは,RF回路またはデバイスとネットワーク分析器を接続するために使用することができます試験される試験は,様々なRFパラメータを測定し分析するのに便利です.その良好な互換性と繰り返しが,試験プロセスをより便利で効率的にします.

注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
