TNC 防水 女性から女性 ストレート RF コアキシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 設計基準: | IEC 60169-17 |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| 耐久性: | 500 サイクル | タイプ: | ストレート |
| 適用する: | RF | ||
| ハイライト: | まっすぐなrfの同軸コネクタ |
||

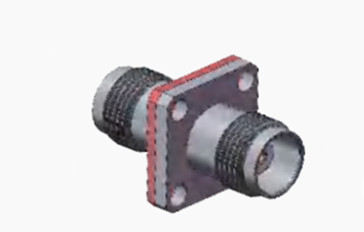

TNC 防水 女性から女性 ストレート RF コアキシアルコネクタ
TNCシリーズの製品は,BNCコネクタのスレッドバリエーションであり,スクリュースレッドペアリングメカニズムによって区別されます.これらのミニチュア,スレッド,防水装置は,一貫した 50 Ohm のインピーダンスを維持し,DC-11 GHz の周波数範囲内で動作する. TNCコネクタには2つの種類があります:標準と逆極性.通常,鋳造部品と鋳造部品から作られています.これらの手頃な価格のコネクタは様々な商業用途に適しています工業用または高品質の製品に匹敵しないかもしれませんが,アンテナ接続に使用され,航空電子,通信,一般的な産業部門さらに,逆極度とTNCコネクタの75オムバージョンも利用できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

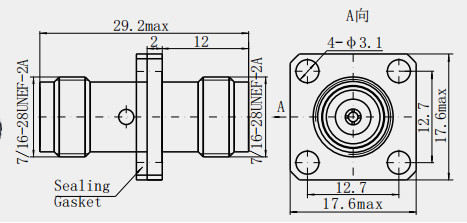

詳細な図
特徴:
1信頼性の高い機械性能
固いスレッド接続: ユニークなスレッド接続は,伝統的な刺身接続器と比較して,接続はより安定して信頼性があり,振動環境で緩むことは容易ではありません,信号伝達の安定性を効果的に維持できる.
解けない設計: 螺紋接続器には自己ロック機能があり,使用中に接続器が偶然解けることを効果的に防ぐことができます.接続の信頼性と安全性を向上させる.
耐久性が高い. 複数のプラグとプラグを外す作業に耐えられる. 一般的なTNCコネクターは少なくとも500回プラグとプラグを外す作業に耐える.頻繁に接続と断断を必要とするアプリケーションに適しています.
2優れた防水性能
密封構造:接続部品は,Oリングなどの特殊な密封構造を採用し,水分,塵,その他の外部物質が接続器に侵入するのを効果的に防ぐことができます.損傷から接続ポイントを保護.
高防水グレード:通常,高防水グレードで,湿度によって信号伝播が影響されないように,厳しい屋外環境や湿度条件で安定して動作することができます.
適用:
産業自動化分野
センサーとコントローラ間の接続: 産業自動化制御システムでは,様々なセンサー (温度センサー,圧力センサー,位置センサーなど) が使用されます.) 処理と分析のために処理者に収集された物理信号を送信する必要があります..TNCアダプターでセンサーとコントローラ間のケーブルを接続して データの正確な送信を実現できます制御装置がセンサーからの信号に基づいて工業機器を正確に制御できるようにTNCアダプタがセンサーとコントローラとの間のケーブルを接続し,正確なデータ転送を可能にします.制御装置がセンサー信号に従って工業機器を正確に制御できるようにする.
動作装置と制御システムとの接続: 同様に,産業自動化では,動作装置 (例えばモーター,バルブ,シリンダーなど)制御システムからコマンドを受け取り,対応するアクションを実行する必要があります.操作装置と制御システムとの間のケーブルを接続するためにtncアダプタを使用することができ,制御コマンドが正確に送信されることを保証します.産業生産の流通を確実にする.
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
