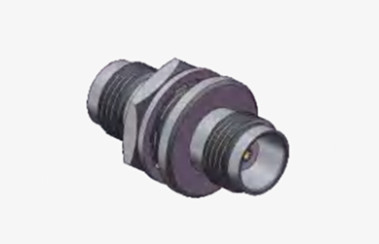

ニッケル付 TNC バルチード 女性から女性 RF コアキシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNCのケーブル コネクタ | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | 青銅 |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | 女性用TNCバルチードコネクタ,ニッケル付TNCバルチードコネクタ,女性 女性 TNC 隔壁接続器 |
||
ニッケル付 TNC バルチード 女性から女性 RF コアキシアルコネクター
TNCシリーズの製品は,BNCコネクタに対するスレッド代替品であり,スクリュースレッド接続メカニズムによって区別されます.これらのコンパクト,スレッド,そして防水ユニットは安定した50オムインピーダンスを確保し,DC-11GHz周波数範囲内で動作します標準と逆極性. 通常は,鋳造部品と鋳造部品から製造されます.これらのコスト効率の良いコネクタは様々な商業用途に適しています工業用または高性能製品の性能に及ばないにもかかわらず,アンテナ接続のために頻繁に使用され,レーダーに多くのアプリケーションがあります.無線通信さらに,逆極性およびTNCコネクタの75オム変種も利用可能である.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

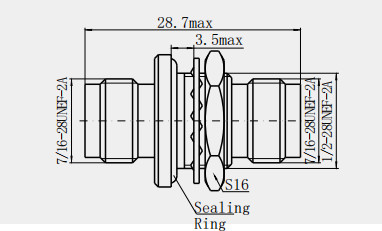

詳細な図
特徴:
1環境への適応性
TNCアダプターのシェルは,通常,高強度で耐腐蝕性のある材料,例えばステンレス鋼などからでき,精巧な密封技術で装備されています.粉塵の侵食に効果的に抵抗できる水蒸気やその他の外部要因.
高温環境の暑さ,寒くて厳しい環境,湿気で雨が降る気候条件において,TNCアダプターは常に安定したパフォーマンスを維持することができます装置の正常な動作を保証する.
2互換性と普遍性
統一仕様とインターフェース:標準化された接続部品として,TNCアダプタには統一仕様とインターフェースがあります.異なるブランドやモデルの機器と完全に接続できる.
広範囲のアプリケーションシナリオ: 通信基地局,試験機器,産業通信などの多くの分野で広く使用されています.給食器ベースステーション内部のRFモジュールなどで,非常に汎用性があり,幅広いアプリケーションシナリオを示しています.
適用:
電子試験と測定
RF試験装置の接続: 周波数分析機,ネットワーク分析機,その他の機器などの電子機器のRF性能を試験する際に,TNCアダプターは,試験対象機器と試験器具を接続して試験信号の正確な送信を保証するために使用されます.例えば,携帯電話などの無線通信機器のRFインジケータをテストする際に,TNCアダプタは,装置と試験器具を接続するための重要な部品です..
信号発生器と受信器の接続:電子機器の研究室では,信号発生器は様々なアナログまたはデジタル信号を生成します.解析のために,TNCアダプターを通して受信機や他の試験機器に送信する必要がある信号を処理して測定します
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
