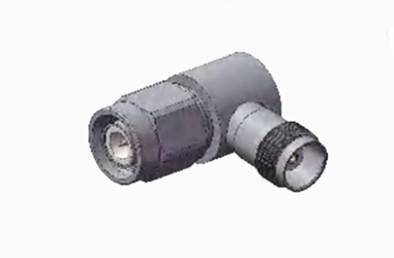

高性能 TNC 右角 男性から女性 RF 同軸アダプター接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 設計基準: | IEC 60169-17 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| タイプ: | ラ | 適用する: | RF |
| 性別: | 男 から 女 へ | ||
| ハイライト: | 女性用RFコアシアルアダプターコネクタ,TNC RFコアシアルアダプタコネクタ,高性能RFコアシアルアダプターコネクタ |
||
高性能 TNC 右角 男性から女性 RF 同軸アダプター接続器
TNCシリーズの製品は,BNCコネクタのスレッドバリエーションであり,スクリュースレッドペアリングメカニズムによって区別されます.これらのミニチュア,ローリングユニットは防水で,一貫した50オムインピーダンスを維持しますDCから11 GHzまでの周波数範囲で動作する.標準と逆極性という2つのバリエーションがあります.通常,鋳造および鋳造部品から作られています.これらの費用対効果の高いコネクターは,工業用または高品質の製品の性能に匹敵しないかもしれませんが,様々な商業用アプリケーションに適しています.. 一般的にアンテナ接続に使用されるTNC接続器は,航空電子,通信,および様々な産業部門で広く使用されています. さらに,逆極性と75オムバージョンのTNCコネクタも利用可能.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

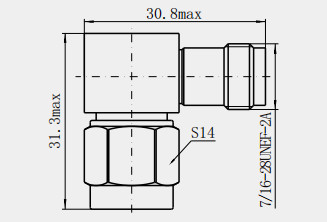

詳細な図高性能 TNC 右角 男性から女性 RF 同軸アダプター接続器
単位: (mm)
特徴:
1接続安定性
螺栓式接続構造:螺栓式接続構造を使用し,この設計により,接続時にアダプタを設備またはケーブルにしっかり固定することができます.持続的な振動環境でも接続の安定性を確保し,信号伝送の継続性と安定性を保護する.
2電気特性
良い電圧耐性: 通常はより高い電圧に耐える,例えば,TNCアダプタが500Vまでの電圧に耐える.高電圧回路のアプリケーションで明らかな利点を与えます複雑な電気環境に より良く適応できます
優れた高周波性能: 動作周波数帯は0〜11GHz,さらに高い (例えば0〜18GHz) をカバーし,他の一般的なRFコネクタ (例えば4GHz以下に設計されたBNCプラグ)したがって,高周波信号を扱うとき,信号の損失と歪みを効果的に軽減し,信号が高品質な状態で送信されることを保証することができます.
適用:
コミュニケーション分野
ワイヤレスベースステーション建設:ワイヤレス通信ネットワークを構築する際には,TNCアダプタを使用して,RF機器,アンテナシステム,ベースステーションの送信ケーブルを接続します.様々なリンク間で安定して効率的な信号伝送を保証することができます信号の損失と干渉を削減し,基地局の通信品質とカバーを改善します.例えば,5G基地局の建設では,TNCアダプタは,高速データ送信を確保するために,ベースステーションとアンテナ配列を接続するために広く使用されています..
衛星通信:TNCアダプタは,衛星通信地面ステーションの機器を接続する上で重要な役割を果たします.衛星通信の安定性と信頼性を確保するために,地上ステーションと衛星間の高品質のRF信号伝送を実現するためのアンテナフィッダーおよびその他の関連機器.
ラジオ送信および受信システム: ラジオ局および放送局の送信および受信システムでは,TNCアダプタを使用して送信機,受信機,音声とビデオ信号の正確な送信を保証するアンテナおよびその他の設備放送の効果と質を向上させる.
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
