SFF-50-3-1ケーブルのためのバスストレートデザインTNCタイプ男性ステンレス鋼RFコアシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNCのケーブル コネクタ | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | バス |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | 男性のステンレス鋼RFコアシアルコネクター,TNC型RFコアシアルコネクタ,SFF-50-3-1 ケーブル RF コアキシアル接続器 |
||

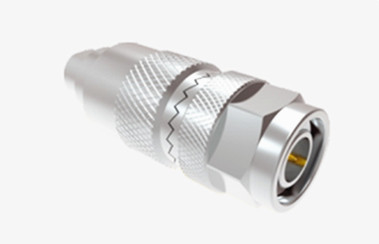

TNCタイプ 男性型ステンレス鋼RFコアシアル SFF-50-3-1ケーブル用
TNCシリーズの製品は,安全な接続のためにスクリュースレッドを装備したBNCコネクタのスレッドバリエーションです.これらのコンパクト,スレッド,防水装置は,一貫した50オームのインピーダンスを提供し,DC-11GHz周波数範囲内で動作する.. TNCコネクタには2つの種類があります:標準と逆極性.通常,鋳造部品と鋳造部品から作られています.これらの手頃な価格のコネクタは,様々な商業用アプリケーションに理想的です性能は工業用製品や高性能製品に匹敵しないかもしれないが,アンテナ接続に使用され,レーダー,無線通信,一般的な産業市場逆極性とTNCコネクタの75オムバージョンも利用可能である.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

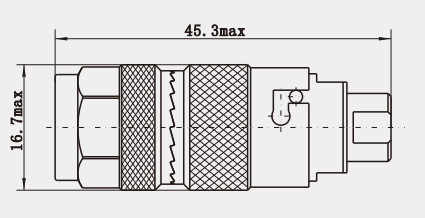

詳細な図
特徴:
1振動耐性:BNCコネクタなどの他のタイプのコネクタと比較して,TNCコネクタは振動,衝撃,その他の機械的ストレスの場合,振動耐性が高い.しかし,信号伝達の安定性を確保するために,まだ良い電気接続性能を維持.
2優れた機械的および電気的性能:優れた機械的強度と安定性,一定の外力に耐える能力,容易には損傷しない.電気性能について低挿入損失,低帰帰損失,高い信号伝送効率で,高品質の信号伝送を保証できます.
適用:
1番組制作:放送テレビの番組制作過程では,TNCコネクタを使用して,カメラなどの信号取得機器を接続します.マイクロフォンとビデオ/オーディオ処理機器は,高品質のオーディオ/ビデオ信号がポストプロダクションシステムに送信され,番組制作のスムーズな進行を保証します..
2信号伝送及び配送:ケーブルテレビネットワークなどの放送及びテレビ信号の伝送及び配送ネットワークにおいて,TNCコネクターは信号増幅器を接続するために使用できますテレビ局から何千もの家庭にテレビ信号を送信し,視聴者が明確で安定したテレビ番組を受けることができるようにします.
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
