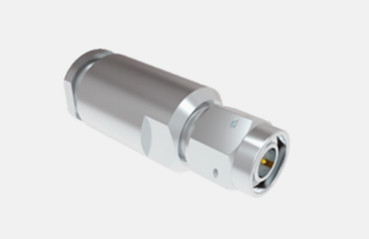

TNC 男型ステンレス鋼RFコアシアルコネクタル LMR-400/FS6057 ((S) ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC Conector | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015 |
| 耐久性: | 500 サイクル | 接触材料: | 黄銅、BeCu |
| 適用する: | マイクロウェーブ | ||
| ハイライト: | TNC 男性 RF コアシアルコネクタ,FS6057 (S) SS RFコアシアルコネクタ,LMR-400 RFコアシアルコネクタ |
||
TNC 男型ステンレス鋼RFコアシアルコネクタル LMR-400/FS6057 ((S) ケーブル
TNCシリーズは,BNCコネクタのスレッド付き変種として立っており,TNC RFの同類は,スクリュースレッドペアリングで区別されます.これらのコネクタはコンパクトでスレッド付きで防水性があります.DCから11GHzまでの幅広い周波数スペクトルで安定した50オームのインペデントを維持する標準型と逆極性両方で利用可能で,通常,鋳型および鋳造部品を使用して製造され,手頃な価格のソリューションを提供しています.高級工業製品の性能に匹敵しないかもしれませんがTNCコネクタは,特に航空電子,通信,一般産業市場におけるアンテナ接続において,幅広い商業用アプリケーションに最適です.逆極度と75オムバージョンも,特定のニーズに応えるために利用できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC~4GHz | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSWR | ≤13 | |||
メカ仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

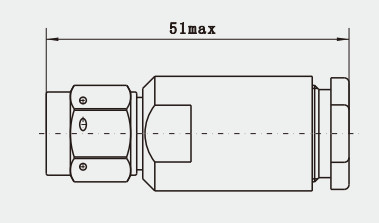

詳細な図
特徴:
1.安定したスレッド接続:スレッド接続はスナップタイプの接続よりも強く,信頼性が高い.高い振動環境下で安定した接続を保証し,偶然断断されることは容易ではない.
2幅広い種類:直角,90度直角,壁面,4穴パネル,または自由マウント型は,さまざまなアプリケーションシナリオとスペースの制約に応じて選択できます.
適用:
1産業自動化:産業自動化システムでは,TNCコネクタを使用してセンサーを接続できます.制御器やアクチュエータを搭載し,無線データ送信を実現し,産業生産効率と自動化を向上させる.
2科学研究と教育分野: 科学研究と教育実験において,TNCコネクタは,高周波信号の送信をサポートするために,様々な実験機器と教育機器を接続するためにしばしば使用されます.実験や研究を行う研究者や学生のニーズを満たすために
