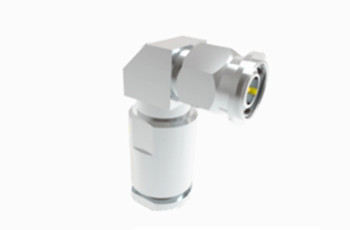

ステンレス鋼 TNCタイプ 男性 右角 RF コアキシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 設計基準: | IEC 60169-17 |
| 接触材料: | 黄銅、BeCu | 耐久性: | 500 サイクル |
| タイプ: | ラ | 適用する: | RF |
| 性別: | 男性 | ||
| ハイライト: | TNC型RFコアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ,右角RFコアシアルコネクタ |
||
ステンレス鋼 TNCタイプ 男性 右角 RF コアキシアルコネクター
TNCシリーズは,BNCコネクタのスローディング・イテレーションを提示し,スクリュー・スローディング・ペアリングによって区別され,ミニチュア,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スローディング,スロー恒常的な50オムインペデンスを持つ防水ユニット. これらのコネクタは,DCから11GHzまでの周波数範囲で効果的に動作します.標準および逆極性で2つのバリエーションが利用できます.これらのコスト効率の良いコネクタは,高級産業用製品の性能に匹敵しないかもしれませんが,多くの商業用アプリケーションに適しています.広範囲にアンテナ接続で使用されているTNCコネクタは,航空電子,通信,および多様な産業部門で広く使用されています.逆極度と75オムのバリエーションは,特定のアプリケーションのニーズに対応します.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
特徴:
1環境に適した耐久性:通常は銅またはステンレス鋼で作られ,表面処理には,耐腐蝕性を向上させ,使用寿命を延長するために,ニッケル塗装または金塗装が含まれます.屋外でも使用できます湿気や塵などの厳しい環境です
2複数のプラグ:少なくとも500回のプラグとプラグを外す作業を損傷なく耐えることができる.頻繁に接続や切断を必要とするアプリケーションでは特に重要です.
適用:
1航空制御:航空制御システムでは,航空通信の正確性と信頼性を確保するために,関連する無線機器の接続のためにTNCメスコネクタを使用します.
2医療機器:MRI (磁気共鳴画像) や超音波機器などの医療機器では,TNCコネクタは,センサーと信号処理ユニットを接続して高精度な医療検出と診断を達成するために使用されます..

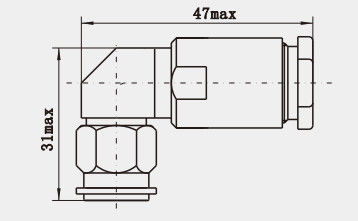

詳細な図ステンレス鋼 TNCタイプ 男性 右角 RF コアキシアルコネクター :
単位: (mm)
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
