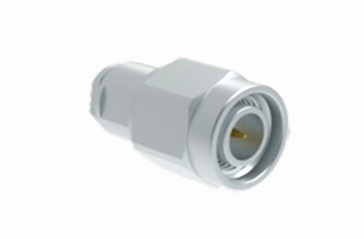

MF147A/MF147BケーブルのためのTNC男性ニッケル付素材RFコアシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNCのケーブル コネクタ | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 材料: | バス |
| 設計基準:: | IEC 60169-17 | タイプ: | ストレート |
| ハイライト: | MF147B RFコアシアルコネクター,TNC 男性 RF コアシアルコネクタ,ニッケルはRFの同軸コネクタをめっきした |
||
2. TNC 男性ニッケル付素材 MF147A/MF147Bケーブル用RFコアシアルコネクタ
TNCシリーズは,BNCコネクタのスレッドアダプテーションを代表し,安全な交配を促進するスクリュースレッドが特徴です.これらのコンパクトでスレッド,防水コネクタは,一貫した50オームのインピーダンスを維持し,DCから11GHzの周波数範囲内で動作するように設計されています.TNCコネクタには2つの種類があります.標準と逆極性です.工業用や高性能の代替品よりも安価で性能が少し低下しますTNCコネクタは,アンテナ接続で一般的に使用され,レーダーシステム,無線通信,より広範な産業分野でも応用されています.さらに逆極度と75オムバージョンのTNCコネクタも利用できます.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC~4GHz
|
|||
|
定位電圧
|
2500VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
750VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥2000MΩ
|
|||
|
接触抵抗
|
外導体
|
≤6mΩ
|
||
|
中央導体
|
≤1.5mΩ
|
|||
|
VSMR
|
≤13
|
|||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| 連絡保持 | 10N分 |
| キャベルの保持 | 100N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |

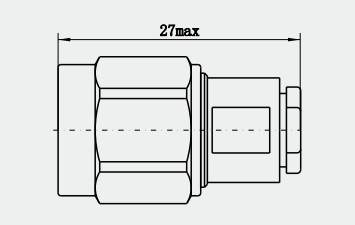

詳細な図
特徴:
1耐腐蝕性: 耐腐蝕性,耐久性,防塵性,その他の特性があり,屋外用途に適しています.材料と表面処理により 厳しい環境でも長期間 安定して動作できます.
2高い機械的強度:通常は銅,不?? 鋼,その他の金属材料で作られ,機械的な強度が良好で,一定の外力と張力に耐える.
適用:
1フィールドバス接続:産業自動化制御システムでは,プログラム可能な論理コントローラ (PLC) などのフィールドバスデバイスを接続するためにTNCケーブルコネクタを使用できます.分散制御システム (DCS) や他の通信ケーブル機器間のデータ伝送と制御コマンドの相互作用を実現し,産業生産の自動化程度と効率性を向上させる.
2センサーとアクチュエータの接続: 温度センサー,圧力センサー,モータードライブなど,様々な産業用センサーとアクチュエータを接続するために使用されます.センサーで検出された信号を制御システムに送信する動作装置に制御指示を送信し,生産プロセスの正確な監視と制御を実現します.
注記:
10,000種類以上ありますTNCコネクタ詳細を教えてください. 詳細はこちら.ほら.
