TNC 女性 ニッケル付 50Ohm フレンズマウント ステンレス鋼 RF コアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | TNC RFのコネクター | 塗装: | ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 耐久性: | 500 サイクル |
| 接触材料: | 黄銅、BeCu | 設計基準: | IEC 60169-17 |
| 材料: | ステンレス鋼 | タイプ: | ストレート |
| ハイライト: | ステンレス鋼のRFコアシアルコネクタ,フレンズマウント RF コアキシアルコネクタ,50Ohm RFコアシアルコネクタ |
||

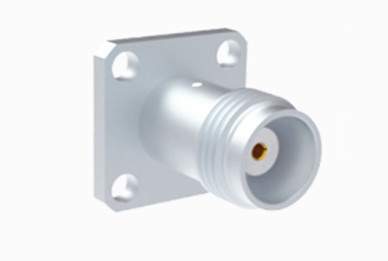

TNC 女性 ニッケル付 50Ohm フレンズマウント ステンレス鋼 RF コアシアルコネクタ
TNCシリーズの製品は,本質的にBNCコネクタのスレッドバリエーションであり,交配のためのスクリュースレッドによって区別されます.これらのミニチュア,スレッド,防水RFコネクタは,一貫した50オームのインピーダンスを維持し,DC-11GHz周波数範囲内で動作するように設計されています.TNCコネクタには2つの種類があります.標準コネクタと逆極性です.主に鋳造部品と鋳造部品から作られています.これらのコスト効率の良いコネクタは,幅広い商業用アプリケーションに適していますTNCコネクタは,航空電子機器,通信,および様々な一般的な産業部門で広く使用されています.さらに逆極性と75オムバージョンのTNCコネクタも利用可能である.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
| 周波数範囲 | DC~4GHz | |||
阻力 | 50Ω | |||
定位電圧 | 2500VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 750VRMS (海面上限) | |||
断熱抵抗 | ≥2000MΩ | |||
接触抵抗 | 外導体 | ≤6mΩ | ||
中央導体 | ≤1.5mΩ | |||
VSMR | ≤13 | |||
メカニカル仕様
| 設計基準 | IEC 60169-17 |
| RoHS に準拠する | そうだ |
| センターの連絡先の終了 | クリップ |
| 外部連絡の終了 | クリップ |
| 交尾 サイクル | 500サイクル |
| キャベルの保持 | 100N分 |
| 連絡保持 | 10N分 |
| 交尾 力 | 13.6N 最大 |
| 離合力 | 13.6N 最大 |
環境仕様:
| 動作温度 | -30〜+70°C |
| IP 評価 (マッチ) | IP64 |
特徴:
1構造的特徴
スレッド接続:スレッド接続を取り入れ,インストール時にのみ回転して接続を完了することは便利で迅速で,スレッド接続には自己ロック機能があります.コネクタが緩むのを効果的に防止し,接続の信頼性を向上させる.
様々な形状と極度設計:直線,90度の直角,壁面,4穴パネル,設置不要の形状,標準極度と逆極度設計異なる環境や設置シナリオのニーズを満たすことができる.
2高い機械的強度と耐久性:通常は銅または不?? 鋼で作られ,表面処理には,ニッケル塗装または金塗装が含まれます.簡単に損傷することなく,数百回のプラグと脱出操作に耐えることができますまた,ある程度の張力と圧力を耐えることができ,様々な厳しい環境に適しています.
適用:
1. ワイヤレスベースステーション: ワイヤレス信号の効率的な送信を確保するために,ベースステーション機器とアンテナを接続するために使用されます. 例えば,5Gベースステーションの建設では,TNCコネクターは,ベースステーションとアンテナの間の安定した接続を保証することができますワイヤレス信号を正確に送信し受信できるようにします
2携帯電話:TNCメスコネクターは,アンテナとマザーボードのRFモジュールの接続など,一部の携帯電話内のRF回路の接続に使用されます.携帯電話の無線通信機能を実現するのに役立ちます.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
