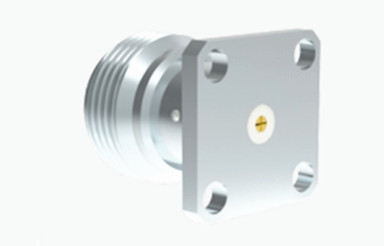

N マイクロストライプマッチピンの女性RFコアシアルコネクタφ 0.45
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | NのタイプRF同軸Conector | 塗装: | ニッケル付 |
|---|---|---|---|
| VSwr: | ≤13 | 周波数範囲: | DC~11GHz |
| モデル: | N-KFD55 | 阻力: | 50Ω |
| ハイライト: | N 女性のRFコアシアルコネクタ,φ0.45 RF コアキシアルコネクタ |
||
N マイクロストライプマッチピンφ0の女性RFコアキシアルコネクタ45
Nシリーズのコネクタは,MIL-C-39012に従って設計および製造され,スレッド付きの接続を特徴とし,空気を介電体として使用する.11GHzまで 優れた電気性能を提供します精密なコネクタは 18 GHz までの周波数に対応し,様々な無線電波ケーブルに適応できます. これらのコネクタは,優れた衝撃耐性で祝われています.高い信頼性航空,航空宇宙,レーダー,マイクロ波通信,デジタル通信,マイクロ波測定などの産業で広く使用されています. さらに,N型コネクタは通常試験インターフェースコネクタとして使用されます.多くの試験機器に広く組み込まれています.
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

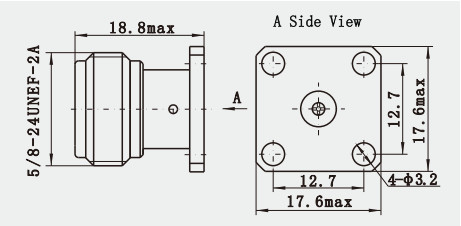

詳細な図
特徴
1低損失:高品質の材料と精密な製造プロセスを使用し,N型コネクタは信号伝送プロセスで非常に低損失を生成します.信号伝送の効率と質を向上させる.
2耐久性: N型コネクタは,特殊な処理と試験の後,厳しい環境条件 (高温,低温,湿度など) で安定して動作することができます.) 寿命も長くなっています.
3良好な互換性: Nコネクタは,半硬ケーブルや柔軟ケーブルなど,多くの種類のケーブルと互換性があり,実用的なアプリケーションでより広く適用できます.
申請
1医療機器:N型コネクタは医療機器の分野でも医療機器のRF信号伝送のための信頼性の高い接続を提供するために使用されています.医療機器の適切な機能を確保するために,高度な精度と信頼性を持つコネクタが必要です.
2航空宇宙:航空宇宙分野では,Nコネクタも幅広い用途があります.高性能のための航空宇宙機器のニーズを満たすことができます.極端な環境での設備の安定した動作を確保するための高信頼性のコネクタ.
製品カタログ
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
梱包と配送
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
