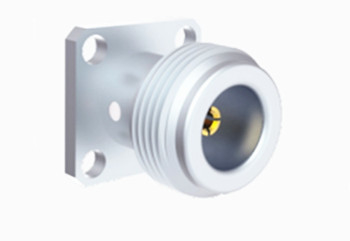

2つの半硬/柔らかいケーブル用女性共軸コネクタルの Nステンレス鋼溶接クリップ DC-11GHz N-KFB2G-15
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | N型RFコアシアルコネクタ | 塗装: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 周波数範囲: | DC~11GHz |
| モデル: | N-KFB2G-15 | 性別: | 女性 |
| ハイライト: | 半硬 N 女性同軸接続器,DC-11GHz N 女性コアキシアルコネクタ,ステンレス・スティール N 女性コアシアル・コネクタ |
||
N ステンレス・スティール・セーダー・クランプの女性用 RF コアシアルコネクタ 2# 半硬/柔軟ケーブル
N型コネクタは,強固な抗振動特性と優れた電気特性で知られるスロードコアキシアルコップリングです.私たちのモデルは18GHzまで効果的に動作することができます.このコネクタは多用性があります,様々なタイプのRFケーブルと互換性があり,航空,航空宇宙,レーダーシステム,マイクロ波通信,デジタル送信,テストおよび測定機器に広く使用されています.
N型コネクタの幅広い範囲のカスタマイズサービスを提供し, 特定の顧客要件を満たします.
N型コネクタやアダプタの 仕様をカスタマイズしますフランジ・マウントやバルチード・マウントのオプション独自のニーズに合わせて 製品を作ることができます
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~11GHz (最大18GHz) | |
| 定位電圧 | 1000VRMS* (マックス.海面) | |
| ダイレクトリック 電圧抵抗 | 1500VRMS* (マックス.海面) | |
| 断熱抵抗 | ≥5000MΩ | |
| 中心抵抗 | 外導体 | ≤0.5mΩ |
| 中央導体 | ≤1.5mΩ | |
| VSWR | ≤13 | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | 銅,金付 |
| 女性 | リンゴ 青銅 金属 | |
| 回復力のある接触 | リンゴ 銅 | ニッケル付 消化 |
| シェル / ハウシング | 銅 ステンレス | 黄金塗装 消化 |
| ケーブルクランプ | 青銅 | ニッケル付 |
| 隔熱器 | PTFE | |
| ガスケット | シリコンゴム | |
| 耐久性 | 500 サイクル | |

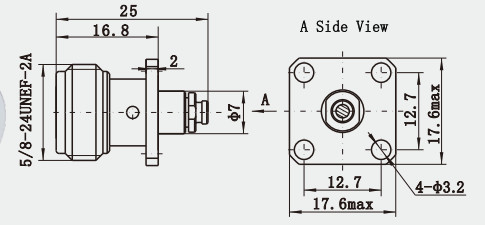

詳細な図
特徴:
1終了方法
スナップ / ソルダー
クリップ/ソルダー
フィールド交換可能なタイプ
溶接または溶接/溶接した
2形状分類
直角型か直角型か
4穴のフレンズ型,プレスイン型,壁型,2穴のパネル型,4穴のパネル型またはフィットしないタイプ.
応用:
1航空宇宙:航空宇宙分野では,N型RF同軸コネクタも重要な役割を果たします.高温,低温,湿度などの厳しい環境条件に耐えることができます.信号伝送の信頼性を確保するために安定した作業状態を維持.
2レーダーシステム:N型RF同軸コネクタが18GHzまでの信号周波数範囲をサポートしているため,レーダーシステムでも広く使用されています.高周波信号送信のためのレーダーシステムの需要を満たすことができます.
3試験器具: N型 RF 同軸接続器具も試験器具の不可欠な部品です.複数の接続方法と良好な互換性により,異なる試験シナリオのニーズを満たすことができます.
製品 カタログ:
| RFアダプタ |
| RFケーブル組 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| コアキシャルアダプターへの波導体 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| ミリメートル波接続器 (2.4mm,2.92mm) |
梱包と配送:
* 標準輸出箱
* お客様の要求に応じて
注記:
10,000種類以上ありますN型 コネクタ詳細を教えてください. 詳細はこちら.ほら.
