K2.92 通信用マイクロストライプ付きのステンレス鋼RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | 青銅 | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 2つの穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリ波コネクタ | 塗装: | 黄金塗装 |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | ステンレス鋼のRFコアシアルコネクタ,通信 RF コアシアルコネクタ,K2.92 女性用フランジ RFコアシアルコネクタ |
||
K2.92 通信用マイクロストライプ付きのステンレス鋼RFコアシアルコネクタ
K型 (2.92mm,SMK) ミリメートル波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つである.幅広い周波数帯は40GHzまでである.SMAと3.5mmコネクタとペアすることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性があり,
2.92mmの女性インターフェースの高精度50Ohm同軸接続は,RFおよびマイクロ波アプリケーションで一般用途に使用するように設計されています.これらの高性能コネクタは,幅広い試験および測定シナリオで使用されます.耐久性のあるステンレス鋼で作られ,これらのコネクタは,繰り返し使用に耐えるように構築されています低負荷のプラスチックの中央導体サポートを搭載しています

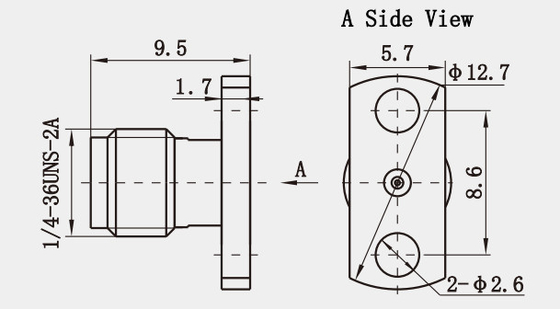

通信用のマイクロストリップ付きのK2.92 女性フレンズステンレス鋼RFコアシアルコネクタの概要図(mm)
仕様K2.92 通信用マイクロストライプ付きのステンレス鋼RFコアシアルコネクタ(mm):
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
- 電気性能:
- 特性インペダンス: 50Ωは,RF同軸コネクタ用の一般的な標準インペダンスであり,送信プロセスにおける信号の安定性とマッチングを保証することができます.
- 互換性:
- 交換可能性柔軟性や実用的な用途の便利さを高めるため,SMAと3.5mmのコネクタと互換的に組み合わせることができます.対応するコネクタが一時的に利用できない場合アダプターなどのアクセサリーは,異なる連結機の連結に使用できます.
- その他の特徴:
- 空気媒介: 空気を伝送媒体として採用することで,空気伝送線の利点を利用し,低VSRと低挿入損失をもたらします.
- 金属の接地リング: 360°の金属対金属接触が可能で,接続器の接地性能と安定性が向上します.
- 温度適応性: -55°C~+125°Cの環境で正常で動作し,様々な厳しい作業環境に適応します.
適用:
- アンテナシステム:
- 衛星受信アンテナ: 衛星受信アンテナは宇宙から弱い信号を受信する必要があるので,コネクタの要求は高く,k2.92mmコネクタは電気性能と機械安定性が良好です.衛星受信アンテナとバックエンド機器の信頼性の高い接続を保証することができます信号伝送損失を軽減し,受信信号の質を向上させる.
- レーダーアンテナ: レーダーシステム内のアンテナは高周波および高電力信号を送信する必要があり,K2.92mmコネクターはレーダーアンテナとコネクターの高い要求を満たすことができます.レーダーアンテナと信号処理機器の間の接続に使用され,レーダー信号の安定した送信を確保することができます.耐久性があり,複雑な環境で干渉を防ぎます.
- マイクロ波アンテナ:マイクロ波通信とマイクロ波リモコンセンシングの分野では,マイクロ波アンテナは重要な機器の1つです.K2.92mmコネクターは,マイクロ波アンテナ給餌システムに使用できます.アンテナとRFフロントエンドの接続装置高い周波数特性と低損失性能により,マイクロ波信号伝送の需要を満たし,アンテナシステムのパフォーマンスを確保できます.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
