K2.92 シリーズ 女性 2 穴 フレンズ 不同軸連結器 PTFE 隔熱器と被動塗装

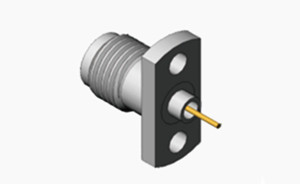

                              K2.92 シリーズ 女性 2 穴 フレンズ ステンレス スチール RF コアキシアル コネクタ

K型 (2.92mm,SMK) ミリメートル波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つである.幅広い周波数帯は40GHzまでである.SMAと3.5mmコネクタとペアすることができます.

このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性があり,

この高精度50Ohm同軸コネクタは2.92mmの女性インターフェースで,RFおよびマイクロ波周波数の汎用的なアプリケーションのために設計されています.テストや測定環境の多くで優れているセルラー通信から衛星通信まで,最適な設備とケーブル接続を保証します.これらのコネクタは繰り返し接続に耐えるように構築されています空気介電設計を組み込み,低損失のプラスチック中心導体サポートを使用し,性能と耐久性を向上させます.

仕様:

注:モデルの特異データは,製品仕様表のデータに基づいています.

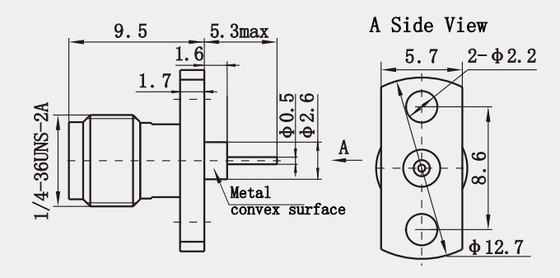

K2.92 シリーズ 女性 2 穴 フレンズ ステンレス スチール RF コアシアル コネクタの概要図(mm)

特徴:

1. 互換性:
   • 交換可能性柔軟性や実用的な用途の便利さを高めるため,SMAと3.5mmのコネクタと互換的に組み合わせることができます.対応するコネクタが一時的に利用できない場合アダプターなどのアクセサリーは,異なる連結機の連結に使用できます.
2. その他の特徴:
   • 空気媒介: 空気を伝送媒体として採用することで,空気伝送線の利点を利用し,低VSRと低挿入損失をもたらします.
   • 金属の接地リング: 360°の金属対金属接触が可能で,接続器の接地性能と安定性が向上します.
   • 温度適応性: -55°C~+125°Cの環境で正常で動作し,様々な厳しい作業環境に適応します.

適用:

1. 試験・測定装置:
   • ネットワーク分析機: ネットワーク解析器は,RFコンポーネントおよびシステムの振幅周波数特性,相周波数特性および重要な機器の他のパラメータを測定するために使用されます.ネットワーク解析器の試験ポートと試験対象装置を接続するために92mmのコネクタを使用できます.高周波回路やフィルタを試験する際には,増幅機および他のRF装置,K2.92mmコネクタは安定した接続を提供し,テスト信号が干渉なく送信されることを保証します.
   • 周波数分析機:スペクトル解析機は,周波数構成要素と信号の電源分布を分析するために使用されます.RFおよびマイクロ波帯のテストでは,K292mmのコネクターは,信号の問題を分析し診断するのにエンジニアを助けるために,スペクトル分析器にテストされる信号を導入することができます例えば,ワイヤレス通信機器のデバッグとメンテナンスの際に,スペクトル分析機とK2の組み合わせは,装置が発信する信号のスペクトルが標準に適合しているかどうかを検出するために,92mmのコネクタを使用できます.信号の妨害など問題があるかどうかです
   • パワーメーター: 電源計はRF信号の電源レベルを測定するために使用されます.電源計と測定された信号源を接続するためにK2.92mmコネクタを使用できます.低挿入損失の特徴は,測定結果の正確性を保証することができますRF電源増幅機,トランスミッター,その他の機器の試験では,K2.92mmコネクタを使用することで,出力量を正確に測定し,機器の性能を評価することができます.
