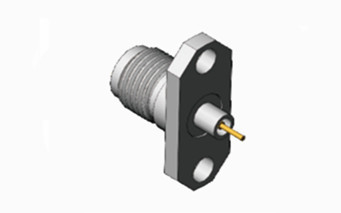

K型K2.92mm 女性型ステンレス鋼RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 隔熱器: | PTFE | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | 主要特点: | 2つの穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリ波コネクタ | 敷き布団: | 不動態化される |
| 適用する: | コンピュータ/LAN | 材料: | ステンレス鋼 |
| ハイライト: | K2.92mm RFコアシアルコネクター,ステンレス鋼のRFコアシアルコネクタ,K型マイクロストライプRFコアシアルコネクタ |
||
K型K2.92mm 女性型ステンレス鋼RFコアシアルコネクタ
2.92型コネクタとしても知られるK型コネクタは,広く使用されているミリ波コネクタシリーズである.周波数帯は40GHzまであり,SMAと3.0GHzと交換できる.5シリーズ製品空気インターフェースを備えた.そのコンパクトなサイズ,軽量な設計,高い動作頻度,信頼性の高い接続により,さまざまなアプリケーションで高く評価されています.

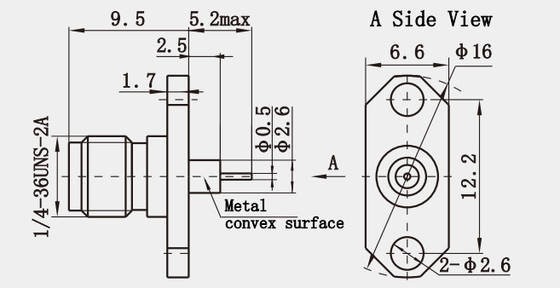

マイクロストリップ付きのK型K2.92mm女性ステンレス鋼RFコアシアルコネクタの概要図 ほら
仕様:
注: モデルの具体的なデータは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD3
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD62G
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1メカニカルプロパティ
耐久性:不?? 鋼で作られ,コネクタは絶好の耐腐蝕性と機械的強度を有し,厳しい環境で長期間使用できます.
便利な設置: 通常は二孔または四孔のフレンズマウントを採用し,設備パネルに固定および接続するのが簡単です.このデザインは,接続の安定性を向上させるだけでなく装置の設置を簡素化します
2電気性能
低VSWR:VSWRはコネクタ性能の最も重要な指標の一つである.高品質の2.92mmWRF同軸コネクタは,通常低VSWR (例えば1.2Max) を有する.信号伝送時のエネルギー損失が少なく,伝送効率が高くなります.
高い隔熱抵抗:隔熱抵抗値は通常≥5000Ωで,信号漏れや干渉を軽減し,信号伝送品質を改善するのに役立ちます.
3材料の特徴
高品質のステンレス鋼材の使用は,接続器の機械的強度と耐腐蝕性を向上させるだけでなく,長期使用の信頼性と安定性も保証します.
金付接触面:一部の高級型コネクタは金付接触面を使用し,接触抵抗をさらに軽減し,信号伝達の質を向上させます.
適用:
1レーダーシステム: 高周波で物体を検出し追跡するための民間レーダーシステムで使用される.
2放送:テレビおよびラジオ放送機器で使用され,長距離で高周波信号を送信する.
3航空宇宙:通信とナビゲーション目的の航空システムに統合.
4科学研究: 高周波の精密な測定を必要とする実験機器や試験機器で使用されます.
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
