Kシリーズ2.92mmブラス 女性 フレンズマウント RFコネクタ マイクロストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| タイプ: | 2.92mm,Kタイプ,SMK | キーワード: | 2つの穴はコネクター パネルのフランジを付けたようになる |
|---|---|---|---|
| ポイント: | ミリ波コネクタ | 敷き布団: | 黄金塗装 |
| 適用する: | RF/Satcom | 隔熱器: | PTFE |
| インピーダンス: | 50オム | 性別: | 女性 |
| ハイライト: | Kシリーズ2.92mm RFコネクタ,ブロンズ女性フラングマウントRFコネクタ |
||

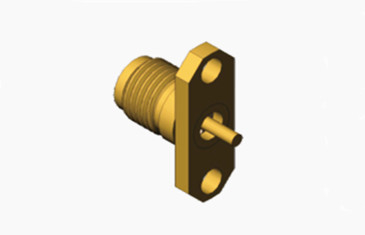

Kシリーズ ((2.92mm) ミクロストリップ付きのブラス女性フレンズマウントRFコネクタ
2.92型コネクタとしても知られるK型コネクタは,広く使用されるミリメートル波コネクタシリーズである. 40 GHzまでの周波数をサポートし,SMAシリーズと3GHzまで交換することができます.5 シリーズ製品 空気インターフェースを通過このコネクタには コンパクトなサイズ,軽量なデザイン,高周波性能,信頼性の高い接続があります.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD21
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD87G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD61G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
- 高周波能力: 2.92mmコネクタは,ミリ波スペクトルに属する40GHzまでの周波数をサポートします.これは衛星通信,レーダーシステム,高速データ転送.
- 小ささ: 外径2.92mmのこのコネクタは SMAやBNCのような伝統的なコネクタよりもはるかに小さい.そのコンパクトなサイズは,より密度の高い回路設計を可能にし,空間がプレミアムである場合,特に有利です携帯機器や集積回路など
- 軽量 建築: 銅 で 製造 さ れ て いる 接続器 は 耐久 性 も 軽量 も 備わっ て い ます.この こと は 機器 の 全体 的 な 重量 を 減らす こと に なり,それ は どの グラム も 重要 で ある 航空 宇宙 分野 の 用途 に 極めて 重要 です.
適用:
- 信号の劣化が最小限: サイズが小さいため,気介電体は信号の損失と歪みを大幅に軽減し,これらの効果がより顕著になる高周波では信号の整合性を保ちます.
- 空間効率: コンパクトな形状により,PCBに部品をより近く配置し,性能を損なうことなく高度に統合された電子システムの設計を容易にする.
- 耐久性 と 信頼性: 堅牢な接続メカニズムと組み合わせた銅製の構造は,高周波アプリケーションに共通する厳しい環境条件でも長期間の信頼性を保証します.極端な温度や機械的なストレスなど.
- ミリメートル波スペクトルに最適化: ミリメートル波域での動作のために特別に設計された, 2.92mmのコネクタの特性は,これらの周波数で動作する現代の通信システムとレーダー技術の要求に完全に一致します.
