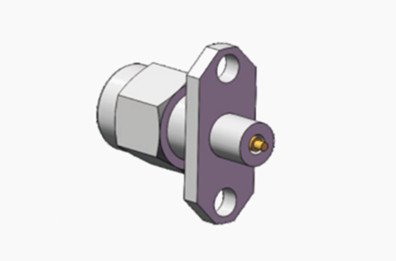

K2.92 マイクロストリップコンタクトコネクタ付きの2穴の男性ステンレス鋼フレンズ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 2つの穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリ波コネクタ | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | K2.92 マイクロストライプコンタクトコネクタ,2ホールフレンズマイクロストライプコンタクトコネクタ,ステンレス鋼のマイクロストライプコンタクトコネクタ |
||
2.92mm 男性用マイクロ波コネクタ RFプラテッドブラスコネクタ
K型 (2.92mm,SMK) ミリメートル波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つである.幅広い周波数帯は40GHzまでである.SMAと3.5mmコネクタとペアすることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性があり,
2.92mm (女性) インターフェースの高精度50Ohm同軸コネクタは,汎用的なRFおよびマイクロ波アプリケーションのために設計されています.これらの優れたコネクタは,様々なテストと測定環境で広く使用されています携帯電話から衛星通信まで,設備の最適なマッチングとケーブル相互接続を保証します.これらのコネクタは頻繁に使用する耐えるように設計されています性能を向上させるため,空気介電器と低損失プラスチックの中央導体サポートを組み込む.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |

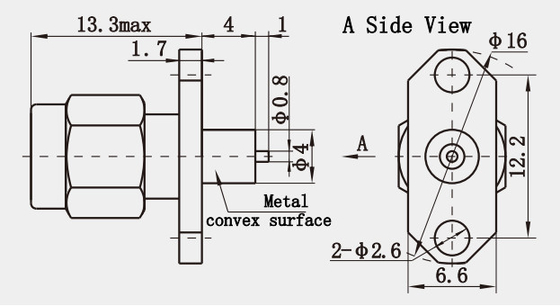

マイクロストライプコンタクトコネクタ付きの2穴フレンズ(mm)
| モデル番号 | 記述 |
| K-JFD5G | 2.92mmK 男性 2穴フレンズ RFコネクタ 不oxidable鋼 |
特徴:
1外伝導体直径:K2.92シリーズ RF同軸コネクタは,外伝導体の直径が2.92mmで,他の多くの種類のコネクタと比較してよりコンパクトなサイズです.
動作周波数:これらのコネクタは,DCから40GHzまでの周波数範囲で動作します.これは高周波アプリケーションに理想的です.
電気性能:
2ストレージステンディングウェーブ比 (VSWR): DCから40GHzの周波数範囲内では,K2.92シリーズの最大VSWRは1である.15優れた電気性能を示しています
接触抵抗:内導体の接触抵抗は3.0mΩ未満,外導体の接触抵抗は2.0mΩ未満で,安定かつ信頼性の高い信号伝送を保証する.
適用:
1ワイヤレス通信:これらのコネクタは,携帯電話ネットワーク,衛星通信,Wi-Fi機器を含むワイヤレス通信システムで広く使用されています.これらの重要なシステムにおける 高周波信号の信頼性の高い接続を提供します.
2テスト・測定機器:これらのコネクタは,ネットワーク分析機,スペクトル分析機,信号生成機などのテスト・測定機器において極めて重要です.RF回路とシステムの正確な測定とテストのための正確な接続を提供します.
3放送およびストリーミング: 放送およびストリーミングメディアの設定では,K2.92のコネクタがライブ放送とコンテンツ配信に必要な高品質の音声とビデオ信号の送信をサポートします.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
