K型逆極性 女性 右角ステンレス鋼RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 性別: | ジャック | 製品名: | 2.92mm,Kタイプ,SMK |
|---|---|---|---|
| 敷き布団: | 不動態化される | 隔熱器: | PTFE |
| 身体スタイル: | 右角 | 材料: | ステンレス鋼 |
| 色: | 金色 | 頻度: | DC ~40GHz |
| ハイライト: | 女性の右角RFコアシアルコネクター,ステンレス鋼のRFコアシアルコネクタ,逆極性RFコアシアルコネクタ |
||

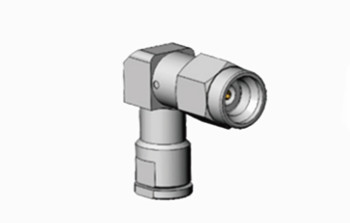

K型逆極性 女性 右角ステンレス鋼RF同軸接続器
汎用RFおよびマイクロ波用用の50Ohm同軸2.92mm (女性) コンネクタは,幅広い試験および測定シナリオで使用される高精度コンネクタです.携帯電話から衛星通信耐久性のあるステンレス鋼から作られ,繰り返し使用するように設計されています.低損失のプラスチック中心導体サポート.
K型 (2.92mm,SMK) 毫米波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つです.幅広い周波数帯は40GHzまでです.SMAと3.5mmコネクタとペアすることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性がある.

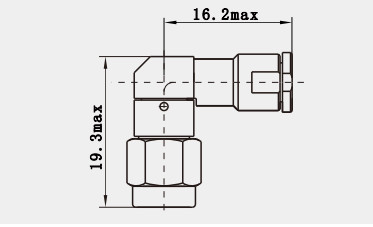

輪郭図
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS* | |
| ダイレクトリック 電圧抵抗 | 750VRMS* | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
特徴:
1機械的および電気的互換性:これらのコネクタは,機械的および電気的性能の両方において,既存のSMAおよびAPC-3.5コネクタと互換性があります.様々なシステムでの使用を容易にする.
2信頼性の高い組立プロセス:K型2.92mm逆極性RF同軸コネクタの組立技術は,完全な組立ツールによってサポートされるSMAコネクタと類似しています.これは,組立の精度を保証し,組立プロセスを容易にする.
3特殊構造設計:逆極性コネクタとして,K型2.92mmのコネクターは,特定のアプリケーションのニーズに合わせたユニークな構造設計を有したり,接続の安定性と信頼性を向上させることもできます..
適用:
1半導体試験:半導体製造中に,これらのコネクタは,試験機器を半導体チップに接続し,正確な電気性能試験を行う.高い周波数と広い帯域幅が半導体試験の厳しい要求を満たす.
2量子コンピューティング: 量子コンピューティングの発展とともに,高性能RFコネクタの需要が増加しています. K型2.この分野では,量子ビットと制御エレクトロニクスを接続するために,逆極度92mm RF同軸接続器が使用されています..
3ワイヤレス通信:ワイヤレス通信では,これらのコネクタは,ベースステーション,アンテナシステム,および他のワイヤレスデバイスを接続するために使用されます.安定した信号伝送と受信を保証する.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
